اجزای سردخانه؛ راهنمای کامل برای طراحی و بهرهبرداری بهینه
سردخانهها مهمترین نقش را در زنجیره تامین سرد دارند. فرقی ندارد از این سازهها برای نگهداری مواد غذایی، دارویی، میوهها و… استفاده شود یا موارد کاربردشان در صنایع و برای انبار مواد اولیه باشد. در هر حال سردخانهها بخش حیاتی زیرساختها در بسیاری از صنایع هستند؛ آشنایی با اجزای سردخانه، برای دستیابی به راندمان مناسب حیاتی است. آشنایی با اجزای مختلف سردخانهها و تهیه آنها از مراکز معتبر، باعث کاهش هزینههای اولیه و ثانویه راهاندازی و نگهداری این سازهها میشود . در این مقاله از آرکاکول، اجزای اصلی یک سردخانه صنعتی را بهتفصیل بررسی میکنیم.

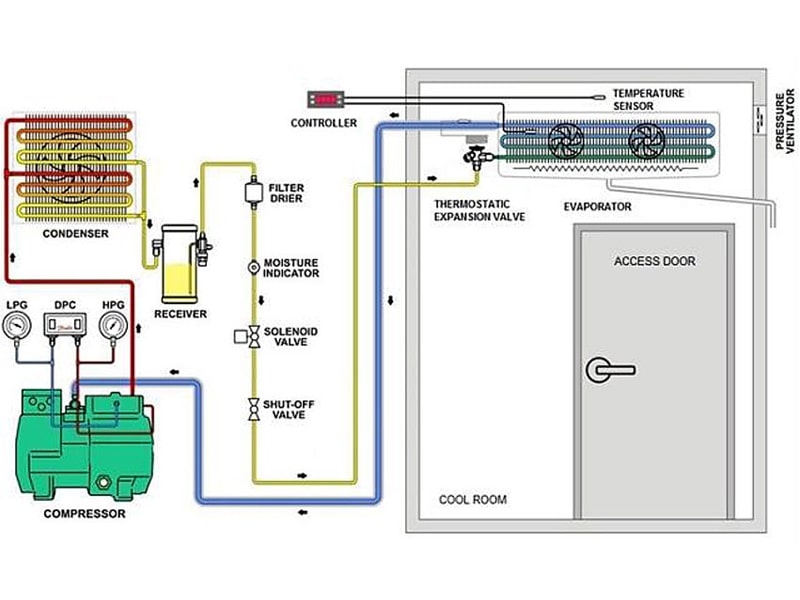

اجزای اصلی سردخانهها شامل چه قطعاتی است؟
در هر سردخانه صنعتی، مجموعهای از اجزا بهصورت یکپارچه و هماهنگ با یکدیگر عمل میکنند تا دمای مطلوب برای نگهداری کالاها فراهم شود. درک صحیح عملکرد این اجزا، برای طراحی دقیق، انتخاب بهینه تجهیزات و بهرهبرداری پایدار از سردخانه ضروری است. همچنین شناخت عملکرد هر جز، نقش مهمی در کاهش مصرف انرژی، افزایش طول عمر سیستم و پیشگیری از خرابیهای پرهزینه دارد. در این بخش، ابتدا مروری کلی بر اجزای اصلی یک سردخانه خواهیم داشت و سپس عملکرد و ویژگیهای هر کدام را بهصورت جداگانه بررسی میکنیم.
پیش از شروع توضیحات بهتر است بهطور خلاصه با اجزای سردخانهها آشنا شویم:
- کمپرسور؛ قلب سیستم تبرید و مسئول فشردهسازی مبرد
- کندانسور؛ مبدل حرارتی برای انتقال گرما از مبرد به محیط
- شیر انبساط؛ کنترلکننده جریان و فشار مبرد پیش از ورود به اواپراتور
- اواپراتور؛ مبدلی که گرمای فضای داخل سردخانه را جذب میکند
- فنهای داخلی؛ برای توزیع یکنواخت دما در داخل محفظه
- تابلو برق و سیستمهای کنترلی؛ مغز فرماندهی سیستم تبرید
- پانلهای عایق و بدنه سردخانه؛ ساختار ایزوله برای حفظ دما
- دربها و سیستمهای درگاه؛ عناصر فیزیکی کنترل ورود و خروج
- تجهیزات ایمنی و هشداردهنده؛ برای حفاظت از تجهیزات و نیروی انسانی
اجزای سردخانه؛ اعضای تیم تبرید
کمپرسور سردخانه
کمپرسور بهعنوان قلب سیستم تبرید، وظیفه فشردهسازی مبرد و به جریان انداختن آن در مدار را دارد. انتخاب نوع کمپرسور متناسب با ظرفیت سردخانه، نوع مبرد و شرایط بهرهبرداری، یکی از تصمیمات کلیدی در طراحی سیستم است. انواع کمپرسورها شامل مدلهای پیستونی، اسکرو، اسکرال و سانتریفیوژ هستند که هرکدام مزایا و محدودیتهای خاص خود را دارند.
کندانسور سردخانه
کندانسور بخشی است که گرمای مبرد را به محیط بیرون منتقل کرده و آن را از حالت گاز به مایع تبدیل میکند. این قطعه میتواند بهصورت هوایی، آبی یا تبخیری طراحی شود. شرایط آبوهوایی منطقه، فضای نصب و میزان بار حرارتی، در انتخاب نوع کندانسور مؤثر هستند.
شیر انبساط
وظیفه شیر انبساط کاهش فشار مبرد مایع و آمادهسازی آن برای ورود به اواپراتور است. این قطعه در عملکرد دقیق سیستم سرمایشی و تنظیم ظرفیت تبرید نقش کلیدی دارد. سه نوع رایج آن عبارتاند از شیر ترموستاتیکی، شیر الکترونیکی و لوله مویین.
اواپراتور
اواپراتور وظیفه جذب گرما از محیط داخلی سردخانه را برعهده دارد. طراحی آن باید متناسب با نوع کالای ذخیرهشده و شرایط دمایی باشد. انواع اواپراتورها شامل مدلهای لولهای، صفحهای و فیندار هستند که هر کدام برای کاربرد خاصی مناسباند.
فنهای گردش هوا
فنهای داخل سردخانه وظیفه توزیع یکنواخت هوای سرد در محیط را دارند. انتخاب مناسب این فنها از نظر دبی، صدا و مصرف برق، در حفظ دمای یکنواخت و افزایش بهرهوری انرژی نقش دارد.
متریال و ابزارهای عایقبندی؛ ضامن جلوگیری از هدررفت انرژی
ساندویچ پانل
ساندویچ پانلها از هسته عایق حرارتی و ورقهای فلزی تشکیل شدهاند. مواد رایج در ساخت آنها پلییورتان (PUR) و پلیایزوسیانورات (PIR) است. ضخامت، دانسیته و کیفیت عایق، مستقیماً بر مصرف انرژی و دمای پایدار داخل سردخانه اثر میگذارد.
عایق کف و سیستم گرمایش زیرکف
در سردخانههای زیر صفر، بدون اجرای سیستم گرمایش کف، خطر یخزدگی زمین و خرابی سازه وجود دارد. استفاده از لایههای عایق حرارتی مناسب همراه با سیستم گرمایش زیرکف، به پایداری عملکرد کمک میکند و مانع تشکیل برفک یا ترک در کف میشود.
دربها و سامانههای پردههوا
دربها بهعنوان یکی از نقاط آسیبپذیر در کنترل دما، باید کاملاً متناسب با کاربری و میزان تردد انتخاب شوند. انواع کشویی، لولایی و سریعالحرکت (رولاپ) در سردخانهها رایجاند. استفاده از پردههای هوای سرد نیز به کاهش نفوذ گرما در زمان باز بودن درب کمک میکند.
اجزای برقی سردخانه؛ ماموران تامین انرژی و پایداری
تابلو برق
تابلو برق مرکزیترین بخش کنترل سیستم است که تغذیه الکتریکی کمپرسورها، فنها، اواپراتورها و تجهیزات دیگر را برعهده دارد. طراحی اصولی تابلو، با لحاظ حفاظتهای الکتریکی و سهولت دسترسی برای تعمیرات، برای بهرهبرداری ایمن و پایدار ضروری است.
کنترلرهای دیجیتال و PLC
کنترل عملکرد دما، دیفراست، زمانبندی کمپرسورها و سایر اجزا توسط کنترلرهای دیجیتال یا PLC انجام میشود. این سامانهها با استفاده از سنسورها و نرمافزارهای کنترلی، دقت بالایی در تنظیم دما و هشداردهی دارند و قابلیت اتصال به سیستمهای مانیتورینگ را نیز فراهم میکنند.
مانیتورینگ سردخانه؛ کاهش هزینه و خطاها با هوشمندسازی
سامانههای مانیتورینگ و اعلان خطا
در پروژههای حرفهای، نصب سامانههای مانیتورینگ با قابلیت ارسال اعلان در مواقع بحرانی (از طریق SMS یا اینترنت) امری ضروری است. این سامانهها امکان پایش دائمی دما، رطوبت و وضعیت عملکرد تجهیزات را فراهم میکنند.
شیر اطمینان فشار و دریچه بالانس
جهت حفظ ایمنی ساختاری، دریچه بالانس فشار و شیرهای اطمینان در ساختار سردخانه نصب میشوند. این تجهیزات در برابر تغییرات شدید فشار داخلی، از آسیب به سازه و تجهیزات جلوگیری میکنند.
سایر اجزای سردخانه؛ بیحاشیه اما اثرگذار
روشنایی LED ضد رطوبت
سیستم روشنایی مناسب سردخانه باید مقاوم در برابر رطوبت، دمای پایین و مصرف انرژی بالا باشد. استفاده از چراغهای LED صنعتی ضدآب و ضدیخزدگی، روشنایی یکنواخت و عمر بالا را تضمین میکند.
قفسهبندی و حملونقل داخلی
چیدمان صحیح قفسهها با متریال مقاوم در برابر زنگزدگی، و همچنین امکان جابجایی ایمن کالاها با لیفتراک یا واگن، از پیشنیازهای بهرهبرداری اصولی است. این بخش از طراحی بهویژه برای سردخانههای نگهداری مواد غذایی اهمیت دارد.
تجهیزات ایمنی درب
نصب قفل اضطراری، آژیر خطر و سامانه هشدار حبس برای کارکنانی که داخل سردخانه فعالیت میکنند، از الزامات ایمنی است. این تجهیزات از بروز خطرات احتمالی جلوگیری کرده و آسایش کار را افزایش میدهند.
نکات طراحی برای مصرف بهینه انرژی در سردخانه
یکی از اهداف کلیدی در طراحی سردخانه، کاهش اتلاف حرارتی و مصرف برق است. انتخاب عایقهایی با ضریب هدایت حرارتی پایین و ضخامت استاندارد، استفاده از مبردهای دوستدار محیطزیست با GWP پایین و بهرهگیری از سیستمهای بازیافت حرارت، همگی در راستای بهینهسازی مصرف انرژی هستند. همچنین طراحی درست جانمایی تجهیزات، برنامهریزی دیفراست و کنترل هوشمند، اثر قابلتوجهی در کاهش هزینههای عملیاتی دارد.
جدول مقایسه اجزای کلیدی سردخانه
در جدول زیر نگاهی انداختهایم به اجزای مختلف سردخانه، وظیفه هرکدام و تاثیرشان بر میزان مصرف انرژی.
| جزء | وظیفه | فناوری/متریال رایج | اثر روی مصرف انرژی |
| کمپرسور | فشردهسازی مبرد | پیستونی، اسکرو، اسکرال | بالا |
| کندانسور | انتقال حرارت به محیط | هوایی، آبی، تبخیری | متوسط |
| شیر انبساط | کاهش فشار مبرد | ترموستاتیکی، الکترونیکی | پایین |
| اواپراتور | جذب حرارت از داخل | فینتیوب، صفحهای | بالا |
| فنها | توزیع یکنواخت دما | آکسیال، سانتریفیوژ | متوسط |
| ساندویچ پانل | عایقبندی حرارتی | PUR، PIR | بالا |
| دربها | ممانعت از نفوذ هوای گرم | کشویی، لولایی، رولاپ | متوسط |
| تابلو برق | کنترل تجهیزات برقی | کنتاکتوری، PLC | پایین |
| کنترلرها | تنظیم عملکرد تجهیزات | دیجیتال، PLC | پایین |
| تجهیزات ایمنی | حفاظت از کارکنان و سازه | قفل اضطراری، آلارم | پایین |
جمعبندی
طراحی و اجرای سردخانه صنعتی، بدون درک دقیق از اجزای کلیدی و انتخاب صحیح هر یک، ممکن نیست. از کمپرسور و اواپراتور گرفته تا تابلو برق و عایقهای حرارتی، هر جزء نقش منحصربهفردی در عملکرد کلی سیستم دارد. بهرهگیری از دانش تخصصی و اجرای اصولی تجهیزات، نهتنها موجب بهبود راندمان میشود، بلکه در بلندمدت هزینههای نگهداری را نیز بهطور چشمگیری کاهش میدهد. تیم آرکاکول با ارائه راهکارهای فنی و مهندسی، همراه مطمئن شما در طراحی و ساخت سردخانههای صنعتی است.
