اواپراتور

راهنمای انتخاب و خرید انواع اواپراتورها

اواپراتور (تبخیرکننده) یکی از کلیدی‌ترین اجزای سیکل تبرید تراکمی است که وظیفه جذب حرارت از محیط (هوا یا مایع) و انتقال آن به مبرد را بر عهده دارد. در این فرآیند، مبرد مایع با جذب گرمای محیط به نقطه جوش رسیده و تغییر فاز می‌دهد. انتخاب صحیح اواپراتور ها از نظر ظرفیت و ساختار، تضمین‌کننده راندمان بالای چیلر، سردخانه یا سیستم تهویه مطبوع و همچنین جلوگیری از بازگشت مایع به کمپرسور خواهد بود.

دانلود کاتالوگ فنی و مشخصات انواع اواپراتور ها

آشنایی با انواع اواپراتورها بر اساس ساختار و کاربرد

اواپراتورها با توجه به نوع سیالی که باید خنک کنند (آب یا هوا) و مکانیزم انتقال حرارت، در مدل‌های مختلفی طراحی و تولید می‌شوند:

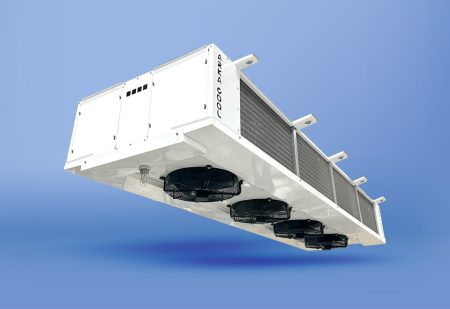

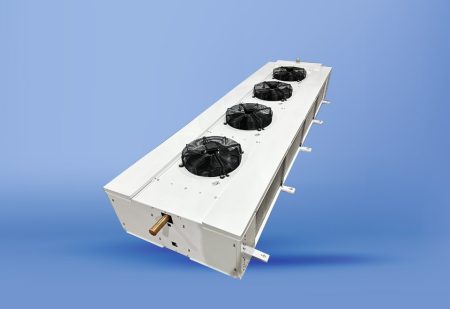

اواپراتور هوایی یا فن‌دار (Air Cooled Evaporator)

این تجهیز که به اواپراتور سردخانه‌ای نیز معروف است، برای خنک کردن هوای محیط استفاده می‌شود. مبرد در داخل لوله‌های مسی (کویل) جریان دارد و هوای اتاقک سردخانه یا تونل انجماد به وسیله فن‌های اکسیال از روی فین‌های آلومینیومی عبور کرده و خنک می‌شود.

اواپراتور آبی پوسته و لوله (Shell and Tube Evaporator)

این مدل رایج‌ترین نوع اواپراتور در چیلرهای آبی و صنعتی است. در این ساختار، مبرد و آب در دو مدار کاملاً مجزا (یکی در داخل لوله‌ها و دیگری در پوسته) جریان دارند. تبادل حرارتی بالای این مدل، آن را به گزینه‌ای ایده‌آل برای پروژه‌های تهویه مطبوع و صنایع فرآیندی تبدیل کرده است.

اواپراتور صفحه‌ای (Brazed Plate Evaporator)

این اواپراتورها از صفحات ظریف و فشرده استنلس استیل ساخته شده‌اند و به دلیل ساختار جریان متقاطع، بالاترین نرخ انتقال حرارت را در کمترین حجم ممکن ارائه می‌دهند. از اواپراتورهای صفحه‌ای معمولاً در مینی‌چیلرها و پمپ‌های حرارتی استفاده می‌شود.

عوامل تعیین‌کننده قیمت اواپراتور ها چیست؟

قیمت خرید انواع اواپراتور ها به فاکتورهای فنی و مهندسی متعددی وابسته است که مهم‌ترین آن‌ها عبارتند از:

• ظرفیت برودتی دستگاه: ابعاد کویل، تعداد صفحات یا حجم پوسته و لوله مستقیماً با تناژ برودتی سیستم افزایش یافته و قیمت را تغییر می‌دهد.

• نوع و متریال قطعات: ضخامت لوله‌های مسی، استفاده از ورق‌های استیل ضدزنگ در مدل‌های صفحه‌ای، و کیفیت بدنه (گالوانیزه یا کاتافورز) تأثیر مستقیمی روی قیمت تمام‌شده دارد.

• تجهیزات جانبی و برند فن: در اواپراتورهای هوایی، برند و کلاس عایقی فن‌ها (مانند فن‌های باکیفیت یوروونت یا برندهای معتبر داخلی) و مجهز بودن به المنت دیفراست (یخ‌زدایی) فاکتورهای مهمی هستند.

نکات مهم در محاسبه ظرفیت و انتخاب اواپراتور

برای اینکه سیستم برودتی شما دچار افت راندمان یا یخ‌زدگی (Frost) نشود، در زمان خرید اواپراتور ها باید به پارامترهایی مثل اختلاف دمای طراحی (Logarithmic Mean Temperature Difference)، نوع مبرد مصرفی، دبی جریان سیال و بار برودتی دقیق ساختمان یا سردخانه توجه شود.
