معرفی انواع اواپراتور و کاربرد هر کدام در سردخانهها
در سیستمهای تبرید صنعتی، یکی از اجزای کلیدی و بسیار مؤثر، اواپراتور است. اواپراتور در واقع بخشی از چرخه تبرید است که گرمای محیط یا محصول را جذب کرده و آن را از طریق مبرد به سایر بخشها مانند کمپرسور و کندانسور منتقل میکند. در این مقاله به معرفی انواع اواپراتور و کاربرد هر کدام در سردخانههای مختلف، بهویژه سردخانه زیر صفری و سردخانه بالاصفری، میپردازیم.
نقش اواپراتور در سیستم سردخانهای
اواپراتور جایی است که مبرد پس از عبور از خط مایع و شیر انبساط وارد آن میشود و با گرفتن گرمای فضای داخلی سردخانه تبخیر میگردد. این تبخیر باعث کاهش دما در داخل اتاق سردخانه شده و فرآیند سرمایش را کامل میکند. اواپراتورها در انواع مختلفی طراحی میشوند که هر کدام برای شرایط خاصی از جمله دمای کاری، نوع محصول، میزان رطوبت و نوع سردخانه مناسب هستند.
دستهبندی کلی اواپراتورها
اواپراتورها را میتوان بر اساس چند معیار مختلف دستهبندی کرد:
- نحوه انتقال هوا: فندار یا طبیعی
- نوع نصب: دیواری، سقفی یا زمینی
- ساختار لولهکشی و فین: کویلی، صفحهای، پرهدار و غیره
- نوع کاربری: انجمادی یا نگهداری
در ادامه به بررسی رایجترین انواع اواپراتور و کاربردهای آنها میپردازیم.

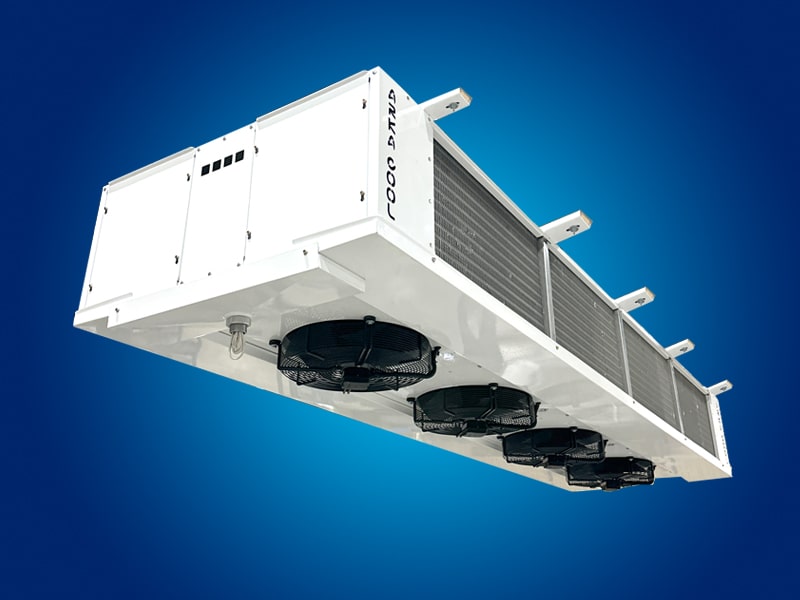

1. اواپراتور فندار (Forced Air Evaporator)
این نوع اواپراتور دارای فنهایی است که جریان هوا را با سرعت از میان کویلهای سرد عبور میدهند و باعث یکنواختی توزیع دما در فضای سردخانه میشوند. این مدل معمولاً در:
استفاده میشود.
2. اواپراتور صفحهای (Plate Evaporator)
این نوع معمولاً در سردخانههای کوچک یا یخچالهای فروشگاهی استفاده میشود. صفحات فلزی با سطح تماس زیاد باعث انتقال سریع گرما میشوند.
کاربرد
- سردخانههای بالاصفری با فضای محدود
- نگهداری لبنیات یا سبزیجات
مزایا
- طراحی جمعوجور
- بدون نیاز به فن
- مصرف انرژی کمتر
3. اواپراتور کویلی (Tubular / Coil Evaporator)
این مدل متداولترین نوع در سردخانههای صنعتی است و از لولههای مسی یا آلومینیومی با پرههای آلومینیومی تشکیل شده است. در:
- سردخانههای زیر صفری بزرگ
- سردخانههای بالاصفری
- سالنهای عملآوری مواد غذایی
بسیار پرکاربرد است.
مزایا
- ظرفیت سرمایش بالا
- سازگاری با انواع گازهای مبرد
- مناسب برای محیطهای مرطوب یا خشک
4. اواپراتور بلوکی یا زمینی (Floor-Mounted Block Evaporator)
در برخی کاربردهای خاص که بار سرمایشی بالاست، از اواپراتورهای زمینی استفاده میشود. این نوع عموماً در سالنهای بزرگ نگهداری استفاده میشود.
کاربرد
- سردخانههای با بار حرارتی بالا
- خطوط پردازش مواد غذایی
نکته: استفاده از کندانسور پرقدرت و خط مایع با ظرفیت بالا برای این نوع ضروری است.
انتخاب اواپراتور بر اساس نوع سردخانه
نوع سردخانه تأثیر مستقیمی بر انتخاب اواپراتور دارد:
- در سردخانه زیر صفری: نیاز به اواپراتورهایی با ظرفیت بالاتر، دمای تبخیر پایینتر و ضد یخزدگی وجود دارد. فنهای قویتر و فاصله فین بازتر برای جلوگیری از برفکزدگی توصیه میشود.
- در سردخانه بالاصفری: استفاده از اواپراتورهای کمصدا و با جریان هوای ملایم برای حفظ کیفیت میوهها، سبزیجات و داروها بهتر است.
بررسی پارامترهای طراحی اواپراتور
در طراحی یک اواپراتور صنعتی، پارامترهایی نظیر بار حرارتی، اختلاف دمای طراحی، نوع مبرد، و شرایط اقلیمی منطقه محل نصب باید به دقت محاسبه شوند. همچنین، طول و قطر لولهها، تعداد ردیفهای فین و نوع فن نیز متناسب با نوع سردخانه انتخاب میشود. در سیستمهای زیر صفری، نرخ برفکزدایی و دفراست نیز به عنوان پارامترهای مهم در انتخاب نوع اواپراتور نقش دارند.
ارتباط اواپراتور با سایر اجزای چرخه تبرید
هیچ اواپراتوری بهتنهایی کار نمیکند؛ عملکرد آن باید با مشخصات کمپرسور، نوع کندانسور، طراحی خط مایع و حتی نوع شیر انبساط هماهنگ باشد. بهعنوان مثال، اگر اواپراتوری با ظرفیت بالا نصب شود اما کمپرسور مناسب آن نباشد، چرخه به سرعت دچار افت فشار و راندمان خواهد شد. همچنین تنظیم نادرست جریان مبرد در خط مایع ممکن است باعث تغذیه ناکافی یا بیشازحد اواپراتور شود.
تکنولوژیهای نوین در اواپراتورها
امروزه در طراحیهای جدید از تکنولوژیهایی مانند فینهای با روکش آنتیباکتریال، فینهای هیدروفوبیک برای کاهش چسبندگی یخ، فنهای اینورتر با کنترل سرعت متغیر و سنسورهای هوشمند رطوبت و دما استفاده میشود. این فناوریها نهتنها بهرهوری انرژی را افزایش میدهند، بلکه باعث کاهش هزینههای نگهداری و افزایش طول عمر سیستم میشوند.
اهمیت طراحی صحیح در صرفهجویی انرژی و راندمان
انتخاب و طراحی صحیح اواپراتور تنها به سرمایش مطلوب منتهی نمیشود بلکه در بهینهسازی مصرف انرژی نیز نقش چشمگیری دارد. برای مثال، استفاده از اواپراتورهای با فینهای افزایش یافته (high-fin) موجب میشود تا انتقال حرارت با راندمان بالاتری انجام گیرد و کمپرسور برای رسیدن به دمای مطلوب فشار کمتری تحمل کند. همچنین تنظیمات صحیح بر اساس بار متغیر اتاق سردخانه، با استفاده از کنترلرهای هوشمند، به کاهش دفعات روشن و خاموش شدن کمپرسور و در نتیجه افزایش عمر مفید آن کمک میکند.
انتخاب اواپراتور بر اساس نوع محصول ذخیرهشده
نوع محصولی که در سردخانه نگهداری میشود تأثیر مستقیمی بر نوع اواپراتور دارد. برای مثال، محصولات گوشتی که به دمای پایین و گردش هوای بالا نیاز دارند معمولاً با اواپراتورهای فندار پرقدرت سرد میشوند. در مقابل، محصولات حساس مانند گل، دارو یا برخی میوهها باید در محیطی با جریان هوای ملایم و پایدار نگهداری شوند. در این موارد اواپراتورهایی با فنهای کمصدا و سرعت پایینتر مناسبتر خواهند بود.
نگهداری و سرویس اواپراتورها
نگهداری دورهای اواپراتور از جمله شستوشوی کویلها، بررسی عملکرد فنها، کنترل یخزدگی و بررسی نشتی مبرد، نهتنها باعث افزایش عمر مفید دستگاه میشود، بلکه مصرف برق را نیز کاهش میدهد. توصیه میشود این بازبینیها حداقل هر شش ماه یکبار توسط تیم فنی مجرب انجام شود.
تأثیر انتخاب گاز مبرد بر تجهیزات سردخانه
نوع گاز مبرد مستقیماً بر عملکرد و طول عمر تجهیزات اصلی مانند کمپرسور، کندانسور و اوپراتور تأثیر میگذارد. بهعنوان مثال، گازهایی با فشار کاری بالا مثل R404A نیاز به کمپرسورهای قویتر دارند و باعث تولید حرارت بیشتری در کندانسور میشوند. همچنین، ترکیب شیمیایی گازها ممکن است با روغن یا متریالهای خاصی در خط مایع ناسازگار باشد، پس قبل از جایگزینی گاز، هماهنگی کامل بین اجزا بررسی شود.
جمعبندی
انتخاب صحیح نوع اواپراتور نقش کلیدی در بهرهوری سردخانه دارد. هماهنگی کامل با سایر اجزای سیستم از جمله کمپرسور، کندانسور و خط مایع الزامی است. همچنین نوع سردخانه (زیر صفری یا بالاصفری)، نوع محصول، ظرفیت مورد نیاز و فضای فیزیکی نصب همگی در انتخاب نهایی نقش دارند.
