راهنمای جامع نحوه محاسبه ظرفیت چیلر صنعتی + فرمول و مثال کاربردی
انتخاب چیلر صنعتی با ظرفیت نامناسب، یکی از بزرگترین و هزینهبرترین اشتباهاتی است که یک واحد تولیدی یا صنعتی میتواند مرتکب شود. اگر ظرفیت چیلر کمتر از نیاز واقعی باشد، سیستم زیر بار شدید کم آورده و خط تولید با توقف یا آسیب مواجه میشود. از سوی دیگر، انتخاب یک چیلر بیش از حد بزرگ (Oversized)، صرفاً اتلاف سرمایه اولیه و افزایش شدید قبوض برق را به همراه خواهد داشت.
در این مقاله تخصصی، نحوه محاسبه ظرفیت چیلر صنعتی را به صورت گام به گام، همراه با فرمولهای استاندارد مهندسی و یک مثال واقعی بررسی میکنیم تا بتوانید دقیقترین انتخاب را داشته باشید.
چرا محاسبات دقیق بار برودتی چیلر صنعتی حیاتی است؟
در کاربردهای تهویه مطبوع ساختمانی، محاسبات بر اساس آسایش حرارتی افراد انجام میشود؛ اما در چیلرهای صنعتی، هدف اصلی خنککاری ماشینآلات، فرآیندهای شیمیایی، قالبهای تزریق پلاستیک، یا تجهیزات حساس دیتاسنترهاست. بار حرارتی در این صنایع کاملاً پویا و وابسته به نرخ تولید است. بنابراین، فرمولهای سرانگشتی ساختمانی به هیچ وجه در صنعت پاسخگو نیستند.
فرمول اصلی محاسبه ظرفیت چیلر صنعتی (سیستم متریک)
برای محاسبه بار برودتی چیلر آبخنک یا هواخنک، پایهایترین فرمول ترمودینامیکی که بر اساس نرخ انتقال حرارت آب جریان یافته در سیستم تعریف میشود، به شرح زیر است:
از آنجا که در پروژههای صنعتی معمولاً با دبی حجمی (لیتر بر دقیقه یا مترمکعب بر ساعت) سر و کار داریم، فرمول فوق را برای آب خالص به شکل کاربردی زیر بازنویسی میکنیم:
در این رابطه:
: ظرفیت برودتی مورد نیاز بر حسب کیلووات (kW)
: دبی آب در حال گردش بر حسب لیتر بر دقیقه (L/min)
: اختلاف دمای آب ورودی و خروجی از چیلر بر حسب درجه سانتیگراد ($^\circ C$)
فرمول محاسبه ظرفیت چیلر به تن تبرید (TR)
در بازار ایران و جهان، ظرفیت چیلرها اغلب با واحد تن تبرید (Tons of Refrigeration) بیان میشود. برای تبدیل کیلووات به تن تبرید، عدد به دست آمده را بر 3.517 تقسیم میکنیم.
همچنین اگر واحدهای شما انگلیسی (امپریال) باشد، از فرمول مستقیم زیر استفاده میشود:
- GPM: دبی آب بر حسب گالن بر دقیقه
: اختلاف دمای ورودی و خروجی به فارنهایت
مراحل گام به گام محاسبه ظرفیت (همراه با مثال واقعی)
تصور کنید میخواهید برای خنککاری یک دستگاه صنعتی، ظرفیت چیلر را محاسبه کنید. اطلاعات اولیه فرآیند شما به شرح زیر است:
- دبی آب مورد نیاز دستگاه: 120 لیتر بر دقیقه
- دمای آب برگشتی از خط تولید (ورودی به چیلر): 20°C
- دمای آب خنک مورد نیاز دستگاه (خروجی از چیلر): 15°C

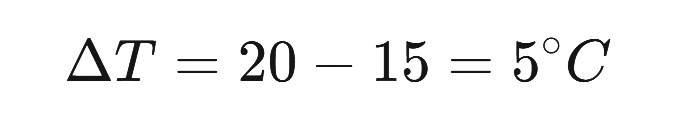

گام اول: محاسبه اختلاف دما ($\Delta T$)

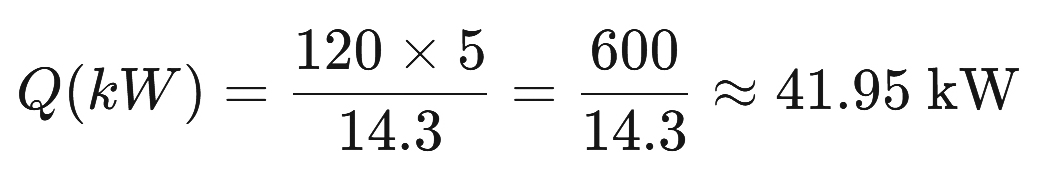

گام دوم: قرار دادن مقادیر در فرمول متریک

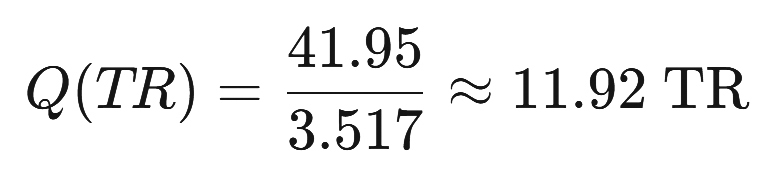

گام سوم: تبدیل به تن تبرید (TR)
بار برودتی خالص فرآیند شما تقریباً 12 تن تبرید است. اما آیا باید دقیقا چیلر 12 تن خریداری کنید؟ پاسخ منفی است!
ضریب اطمینان و فاکتورهای محیطی (عوامل حیاتی در طراحی)
چیلرها در شرایط آزمایشگاهی تست میشوند، اما در واقعیت با شرایط سختی مواجه هستند. برای اینکه چیلر صنعتی شما در اوج گرمای تابستان دچار افت راندمان نشود، باید فاکتورهای زیر را اعمال کنید:
ضریب اطمینان فرآیند: همیشه بین 20% تا 25% به ظرفیت محاسبهشده به عنوان ضریب اطمینان (Safety Factor) اضافه کنید تا نوسانات بار خط تولید جبران شود.
دمای محیط (Ambient Temperature): اگر چیلر از نوع هواخنک است و در شهری گرمسیر نصب میشود، ظرفیت واقعی آن کاهش مییابد.
نوع سیال: اگر به جای آب خالص، از ترکیب آب و گلیکول (ضدیخ) استفاده میکنید، به دلیل کاهش ظرفیت گرمایی سیال، ظرفیت چیلر باید بالاتر در نظر گرفته شود.

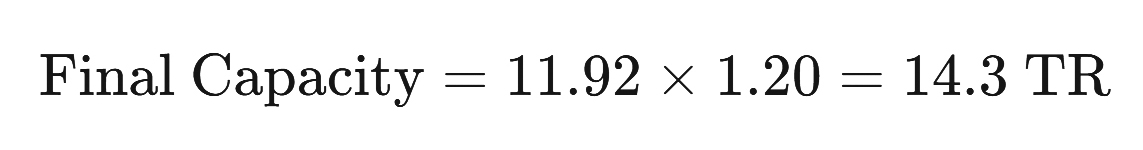

با اعمال ضریب اطمینان 20٪ روی مثال قبل:
بنابراین، انتخاب استاندارد برای این خط تولید، یک چیلر با ظرفیت حداقل 15 تن تبرید واقعی است.
جدول مقایسه ظرفیت نامی (Nominal) و ظرفیت واقعی (Actual) چیلر
یکی از چالشهای خریداران، اشتباه گرفتن ظرفیت نامی و واقعی است. کاتالوگها معمولاً ظرفیت نامی را در شرایط استاندارد یوروونت (Eurovent) اعلام میکنند، در حالی که ظرفیت واقعی در محل پروژه کمتر خواهد بود.
پارامتر | ظرفیت نامی (Nominal) | ظرفیت واقعی (Actual) |
شرایط سنجش | استاندارد آزمایشگاهی (دمای محیط 35°C) | شرایط واقعی اقلیم پروژه (مثلاً تهران 40°C) |
نوع سیال | آب خالص | ترکیب آب و گلیکول (در صورت نیاز) |
تأثیر در انتخاب | صرفاً برای دستهبندی اولیه محصول است | ملاک اصلی خرید و پاسخگویی به خط تولید |
نکته کلیدی برای مهندسان تأسیسات: همیشه در هنگام دریافت پروپوزال فنی از سازنده چیلر صنعتی، بپرسید که ظرفیت اعلام شده "نامی" است یا "واقعی" و این ظرفیت در کدام دمای مرطوب یا خشک محیطی تضمین شده است.
نتیجهگیری و راهکار هوشمندانه
فرمولهای ارائه شده در این مقاله، شالوده اصلی نحوه محاسبه ظرفیت چیلر صنعتی هستند؛ اما به دلیل پیچیدگیهای بارهای حرارتی جانبی (مثل گرمای محیط، حرارت پمپها و اتلاف لولهکشی)، پیشنهاد میشود قبل از نهایی کردن فرآیند خرید، چکلیست فنی پروژه خود را در اختیار متخصصان این حوزه قرار دهید.
اگر برای خط تولید، سردخانه صنعتی یا دیتاسنتر خود نیاز به محاسبات دقیق بار برودتی و طراحی سیستمهای سرمایشی مدرن دارید، کارشناسان فنی ما آمادگی دارند تا سیستم چیلر سفارشی شما را با بالاترین راندمان و متناسب با اقلیم پروژه شما طراحی کنند. با ما در تماس باشید.
