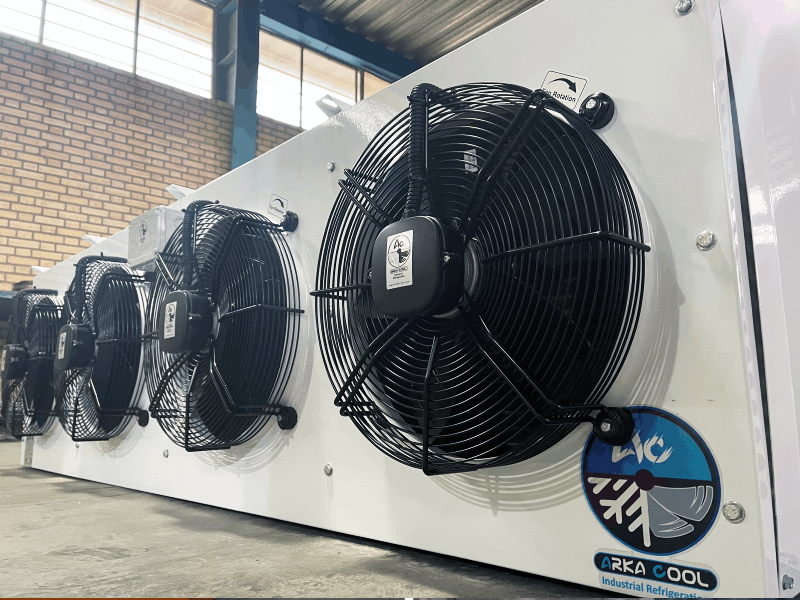

انتخاب اواپراتور؛ راهنمای جامع انتخاب اواپراتور سردخانه و سیستم‌های برودتی
مقدمه
اواپراتور یکی از مهم‌ترین تجهیزات در هر سیستم تبرید و سردخانه محسوب می‌شود. عملکرد صحیح این تجهیز تأثیر مستقیمی بر راندمان انرژی، کیفیت نگهداری محصولات، طول عمر کمپرسور و هزینه‌های بهره‌برداری دارد. به همین دلیل انتخاب اواپراتور نباید صرفاً بر اساس قیمت یا ابعاد دستگاه انجام شود، بلکه باید مجموعه‌ای از پارامترهای فنی و اجرایی در نظر گرفته شود.
بسیاری از مشکلات رایج در سردخانه‌ها از جمله کاهش راندمان سرمایشی، افزایش مصرف برق، یخ‌زدگی بیش از حد کویل‌ها و خرابی زودهنگام تجهیزات، ناشی از انتخاب نادرست اواپراتور است. به همین دلیل آشنایی با اصول و نحوه انتخاب اواپراتور برای مهندسان، پیمانکاران و کارفرمایان پروژه‌های برودتی اهمیت بسیار زیادی دارد.
در این مقاله به صورت کامل به بررسی روش انتخاب اواپراتور سردخانه، پارامترهای تأثیرگذار، استفاده از جدول انتخاب اواپراتور و کاتالوگ انتخاب اواپراتور خواهیم پرداخت.
اواپراتور چیست و چه وظیفه‌ای دارد؟
اواپراتور بخشی از سیکل تبرید است که وظیفه جذب گرمای محیط یا محصول را بر عهده دارد. مبرد پس از عبور از شیر انبساط وارد اواپراتور شده و با تبخیر شدن، گرمای محیط را جذب می‌کند.
در سردخانه‌ها، اواپراتور باعث کاهش دمای فضای نگهداری محصولات می‌شود و نقش اصلی را در فرآیند سرمایش ایفا می‌کند.
عملکرد صحیح اواپراتور باعث می‌شود:
- دمای محیط به صورت یکنواخت حفظ شود.
- کیفیت محصولات افزایش یابد.
- مصرف انرژی کاهش پیدا کند.
- فشار کاری کمپرسور متعادل شود.
- عمر تجهیزات بیشتر شود.
اهمیت انتخاب اواپراتور مناسب
انتخاب اواپراتور مناسب یکی از مهم‌ترین مراحل طراحی سیستم تبرید است. اگر ظرفیت اواپراتور کمتر از نیاز پروژه باشد، سردخانه هرگز به دمای مطلوب نمی‌رسد و کمپرسور دائماً در حال کار خواهد بود.
از طرف دیگر اگر ظرفیت بیش از حد انتخاب شود:
- هزینه اولیه پروژه افزایش می‌یابد.
- یخ‌زدگی کویل‌ها بیشتر می‌شود.
- کنترل دما دشوارتر خواهد شد.
- راندمان سیستم کاهش می‌یابد.
بنابراین انتخاب دقیق و مهندسی اواپراتور اهمیت بسیار بالایی دارد.
عوامل مؤثر در انتخاب اواپراتور
1. ظرفیت برودتی مورد نیاز
اولین عامل در انتخاب، تعیین بار برودتی پروژه است.
بار برودتی شامل موارد زیر می‌شود:
- بار ناشی از محصول
- بار نفوذ گرما از دیوارها
- بار افراد
- بار روشنایی
- بار تجهیزات داخلی
- بار ورود و خروج هوا
پس از محاسبه بار برودتی، ظرفیت اواپراتور بر اساس آن انتخاب می‌شود.
2. دمای سردخانه
دمای کاری سردخانه تأثیر مستقیم بر انتخاب اواپراتور دارد.
به طور معمول:
- دما: 0 تا 15 درجه سانتی‌گراد
- فاصله دمایی بیشتر
- راندمان بالاتر
- دما: 0 تا منفی 25 درجه سانتی‌گراد
- نیاز به دیفراست مناسب
- انتخاب دقیق کویل و فن
- دما: منفی 35 تا منفی 45 درجه
- اواپراتور صنعتی با ظرفیت بالا
- سیستم دیفراست پیشرفته
3. نوع محصول نگهداری شده
نوع محصول تعیین‌کننده میزان رطوبت مورد نیاز محیط است.
محصولاتی مانند: میوه، سبزیجات، لبنیات
به رطوبت بالاتری نیاز دارند.
در مقابل: گوشت، مرغ، ماهی منجمد
در دماهای پایین‌تر نگهداری می‌شوند.
بنابراین نوع محصول یکی از فاکتورهای مهم در نحوه انتخاب اواپراتور است.
4. فاصله دمایی (TD)
فاصله دمایی یا Temperature Difference یکی از مهم‌ترین معیارها محسوب می‌شود.
هرچه اختلاف دمای بین اواپراتور و فضای سردخانه کمتر باشد:
- رطوبت حفظ می‌شود.
- کیفیت محصول بهتر خواهد بود.
هرچه این اختلاف بیشتر شود:
- ظرفیت افزایش می‌یابد.
- اما رطوبت کاهش پیدا می‌کند.
5. حجم گردش هوا
یکی دیگر از عوامل مهم در اواپراتور سردخانه، میزان هوادهی دستگاه است. فن‌های اواپراتور باید بتوانند هوای سرد را به صورت یکنواخت در تمام نقاط سردخانه توزیع کنند. هوادهی نامناسب باعث ایجاد نقاط گرم، فساد محصول، کاهش راندمان خواهد شد.
نحوه انتخاب
مرحله اول: محاسبه بار برودتی
ابتدا بار سرمایشی پروژه محاسبه می‌شود.
برای این کار باید موارد زیر مشخص باشند:
ابعاد سردخانه - نوع عایق - دمای محیط - دمای مورد نیاز - نوع محصول - میزان ورود و خروج کالا
مرحله دوم: تعیین دمای تبخیر
پس از مشخص شدن دمای سردخانه، دمای تبخیر مبرد تعیین می‌شود.
به عنوان مثال:
- دمای سردخانه: 0 درجه
- دمای تبخیر: منفی 8 درجه
یا
- دمای سردخانه: منفی 18 درجه
- دمای تبخیر: منفی 25 درجه
مرحله سوم: انتخاب ظرفیت مناسب
در این مرحله ظرفیت اواپراتور بر اساس بار برودتی تعیین می‌شود.
بهتر است ظرفیت دستگاه حدود 10 تا 15 درصد بالاتر از بار واقعی در نظر گرفته شود تا حاشیه اطمینان وجود داشته باشد.
مرحله چهارم: بررسی تعداد فن‌ها
تعداد فن‌ها بر اساس ابعاد سردخانه انتخاب می‌شود.
مدل‌های رایج در اواپراتور 2، 3، 4، 6 و 8 فن می باشد که در سردخانه‌های بزرگ معمولاً از اواپراتورهای چند فن استفاده می‌شود.
جدول انتخاب
یکی از روش‌های متداول انتخاب اواپراتور استفاده از جدول انتخاب اواپراتور است.
در این جداول معمولاً اطلاعات زیر ارائه می‌شود:
مدل دستگاه- ظرفیت سرمایشی - تعداد فن - قطر فن - دبی هوا - سطح تبادل حرارتی - نوع مبرد - فاصله فین‌ها
ظرفیت برودتی | تعداد فن | کاربرد |
5 تا 10 کیلووات | 2 فن | سردخانه کوچک |
10 تا 20 کیلووات | 3 فن | سردخانه متوسط |
20 تا 40 کیلووات | 4 فن | سردخانه صنعتی |
40 تا 70 کیلووات | 6 فن | انبارهای بزرگ |
بیش از 70 کیلووات | 8 فن | سردخانه‌های عظیم |
این جدول تنها یک نمونه عمومی است و انتخاب نهایی باید بر اساس کاتالوگ سازنده انجام شود.
کاتالوگ انتخاب اواپراتور چه اطلاعاتی ارائه می‌دهد؟
مهندسان برای انتخاب دقیق از کاتالوگ استفاده می‌کنند.
کاتالوگ‌های استاندارد معمولاً شامل مواردی همچون ظرفیت در شرایط مختلف، ظرفیت با مبردهای مختلف، حجم هوادهی، توان مصرفی فن، ابعاد دستگاه، وزن دستگاه، سطح کویل، اطلاعات دیفراست هستند. مطالعه دقیق کاتالوگ از بروز خطا در طراحی جلوگیری می‌کند.
انتخاب اواپراتور صنعتی
در پروژه‌های بزرگ صنعتی شرایط کاملاً متفاوت است.
اواپراتور صنعتی باید دارای ویژگی‌های زیر باشد:
کویل با سطح تبادل بالا: برای انتقال حرارت بیشتر و افزایش راندمان.
بدنه مقاوم: ساخته شده از ورق گالوانیزه یا آلومینیوم با پوشش ضد خوردگی.
فن‌های قدرتمند: جهت توزیع یکنواخت هوا در سالن‌های بزرگ.
قابلیت دیفراست پیشرفته: برای جلوگیری از تشکیل برفک در دماهای پایین.
مصرف انرژی بهینه: به منظور کاهش هزینه‌های بهره‌برداری.
اشتباهات رایج در انتخاب اواپراتور
بسیاری از پروژه‌ها به دلیل اشتباه در انتخاب اواپراتور با مشکلات جدی مواجه می‌شوند.
مهم‌ترین خطاها عبارت‌اند از:
انتخاب بر اساس قیمت: پایین بودن قیمت همیشه به معنای انتخاب مناسب نیست.
بی‌توجهی به دمای تبخیر: عدم محاسبه صحیح دمای تبخیر باعث افت راندمان می‌شود.
انتخاب ظرفیت کمتر از نیاز: باعث کارکرد مداوم کمپرسور خواهد شد.
انتخاب ظرفیت بیش از حد: منجر به افزایش هزینه و کاهش راندمان می‌شود.
عدم توجه به رطوبت محصول: خصوصاً در نگهداری میوه و سبزیجات.
انتخاب برای سردخانه زیر صفر
سردخانه‌های زیر صفر به دلیل احتمال یخ‌زدگی نیازمند دقت بیشتری هستند.
در این پروژه‌ها باید به موارد زیر توجه شود:
- فاصله فین مناسب
- دیفراست الکتریکی یا گاز داغ
- هوادهی کافی
- ظرفیت ذخیره برفک
- راندمان کویل
معمولاً فاصله فین بیشتری نسبت به سردخانه‌های بالای صفر در نظر گرفته می‌شود.
انتخاب برای سردخانه بالای صفر
در سردخانه‌های بالای صفر تمرکز اصلی روی حفظ رطوبت محصول است.
بنابراین:
- TD پایین‌تر انتخاب می‌شود.
- سرعت هوا کنترل می‌شود.
- سطح کویل افزایش می‌یابد.
این موضوع به حفظ کیفیت محصولات کشاورزی کمک می‌کند.
نقش دیفراست
یکی از نکات مهم در انتخاب اواپراتور، نوع دیفراست است.
انواع دیفراست:
دیفراست برقی: رایج‌ترین روش در سردخانه‌های زیر صفر.
دیفراست گاز داغ: مناسب پروژه‌های بزرگ صنعتی.
دیفراست طبیعی: برای برخی سردخانه‌های بالای صفر.
انتخاب صحیح دیفراست باعث افزایش راندمان و کاهش مصرف انرژی خواهد شد.
مزایای انتخاب صحیح اواپراتور
اگر انتخاب به درستی انجام شود:
- مصرف برق کاهش می‌یابد.
- عمر کمپرسور افزایش پیدا می‌کند.
- کیفیت محصولات حفظ می‌شود.
- هزینه تعمیرات کمتر خواهد شد.
- سرمایش یکنواخت ایجاد می‌شود.
- ظرفیت واقعی سیستم افزایش می‌یابد.
جمع‌بندی
انتخاب اواپراتور یکی از مهم‌ترین مراحل طراحی هر سیستم تبرید و سردخانه است. ظرفیت برودتی، دمای سردخانه، نوع محصول، فاصله دمایی، حجم هوادهی، نوع دیفراست و مشخصات فنی دستگاه از جمله عوامل تعیین‌کننده در انتخاب اواپراتور سردخانه هستند.
استفاده از جدول و بررسی دقیق کاتالوگ به مهندسان کمک می‌کند تا مناسب‌ترین گزینه را برای پروژه انتخاب کنند. همچنین در پروژه‌های بزرگ، انتخاب اواپراتور صنعتی با راندمان بالا می‌تواند نقش مهمی در کاهش مصرف انرژی و افزایش بهره‌وری مجموعه داشته باشد.
در نهایت باید توجه داشت که انتخاب صحیح تنها به ظرفیت دستگاه محدود نمی‌شود و نیازمند بررسی کامل شرایط پروژه، نوع محصول و الزامات بهره‌برداری است.
