گاز R404 چیست؟ بررسی تخصصی مشخصات، فشار، قیمت و جایگزینها
مقدمه: گاز R404 چه نقشی در صنعت تبرید دارد؟
گاز R404 که در منابع فنی با نام RR404A شناخته میشود، یکی از مهمترین مبردهای مورد استفاده در سیستمهای تبرید تجاری و صنعتی بهویژه در کاربردهای زیر صفری است. این مبرد طی سالها به دلیل عملکرد پایدار در دماهای پایین، ظرفیت سرمایشی مناسب و سازگاری گسترده با تجهیزات متداول صنعت تبرید، جایگاه ویژهای در طراحی سردخانههای صنعتی، تونلهای انجماد و سیستمهای انجماد سریع پیدا کرده است. انتخاب صحیح مبرد در پروژههای سردخانهای تأثیر مستقیمی بر راندمان انرژی، فشار کاری سیستم، طول عمر کمپرسور و هزینههای بهرهبرداری دارد و به همین دلیل بررسی دقیق مشخصات گاز R404 برای مهندسان و پیمانکاران ضروری است.
ترکیب شیمیایی و ساختار گاز R404
گاز R404 یک مبرد ترکیبی یا بلِند است که از سه جزء اصلی تشکیل شده و همین ساختار ترکیبی باعث شده رفتار ترمودینامیکی خاصی داشته باشد. این مبرد در دسته گازهای HFC قرار میگیرد و فاقد کلر است، بنابراین پتانسیل تخریب لایه اوزون آن صفر در نظر گرفته میشود. با این حال شاخص گرمایش جهانی آن نسبتاً بالا است و همین موضوع در سالهای اخیر باعث شده بحث جایگزین گاز R404 در پروژههای جدید مطرح شود. ماهیت ترکیبی این گاز همچنین باعث میشود در هنگام شارژ و سرویس، دقت بیشتری نسبت به مبردهای تکجزئی مورد نیاز باشد.
کاربردهای گاز R404 در سیستمهای زیر صفر
گاز R404 بیشترین کاربرد خود را در سیستمهایی دارد که نیاز به دماهای پایین و پایدار دارند. در سردخانههای زیر صفری که برای نگهداری محصولات پروتئینی، بستنی یا مواد غذایی منجمد طراحی میشوند، این مبرد عملکرد بسیار مطمئنی از خود نشان میدهد. در تونلهای انجماد سریع نیز که شوک حرارتی بالا و بار برودتی سنگین وجود دارد، گاز R404 به دلیل ظرفیت سرمایشی مناسب و پایداری فشار، گزینهای قابل اعتماد محسوب میشود. همچنین در یخچالهای فروشگاهی و ویترینهای زیر صفری نیز سالهاست از این مبرد استفاده میشود و تکنسینها تجربه گستردهای در سرویس آن دارند.
مشخصات فنی و ترمودینامیکی گاز R404
از نظر فنی، گاز R404 دارای نقطه جوش پایین و فشار کاری نسبتاً بالاتری نسبت به برخی مبردهای قدیمی مانند R22 است. همین فشار بالاتر باعث میشود طراحی سیستم شامل انتخاب کمپرسور، لولهکشی، کندانسور و اواپراتور با دقت بیشتری انجام شود. روغن سازگار با این مبرد معمولاً از نوع POE است که ویژگی جذب رطوبت بالایی دارد و بنابراین رعایت اصول وکیوم و خشک بودن مدار اهمیت ویژهای پیدا میکند. فشار گاز R404 در شرایط مختلف دمایی تغییرات قابل توجهی دارد و در طراحی سیستم باید به فشار مکش و فشار دهش توجه دقیق شود تا از افزایش آمپر و دمای دیسشارژ جلوگیری شود.
فشار گاز R404 در شرایط عملیاتی مختلف
یکی از مهمترین پارامترهایی که در سرویس و عیبیابی سیستمهای دارای این مبرد باید کنترل شود، فشار گاز R404 است. این فشار تابع مستقیم دمای اشباع بوده و در دماهای بالاتر، مقدار آن افزایش مییابد. برای مثال در دمای محیط 25 درجه سانتیگراد، فشار اشباع این گاز در محدودهای بالاتر از بسیاری از مبردهای قدیمی قرار میگیرد و در دمای 40 درجه نیز فشار کندانس میتواند به محدودهای برسد که در صورت طراحی نامناسب، به کمپرسور فشار وارد کند. به همین دلیل انتخاب صحیح کندانسور و تهویه مناسب آن تأثیر مستقیمی بر پایداری فشار گاز R404 دارد.
جدول دما و فشار گاز R404 و اهمیت آن در طراحی
استفاده از جدول دما و فشار گاز R404 برای مهندسان تبرید اهمیت بسیار بالایی دارد. این جدول امکان تطبیق فشار خوانده شده از گیج با دمای اشباع را فراهم میکند و در تنظیم سوپرهیت و سابکول نقش کلیدی دارد. هنگام شارژ سیستم، تکنسین با مراجعه به جدول دما و فشار گاز R404 میتواند تشخیص دهد که آیا سیستم در شرایط نرمال کار میکند یا خیر. در واقع این جدول یکی از ابزارهای اصلی برای جلوگیری از شارژ بیش از حد یا کمبود مبرد است و استفاده صحیح از آن میتواند از آسیب به کمپرسور جلوگیری کند.

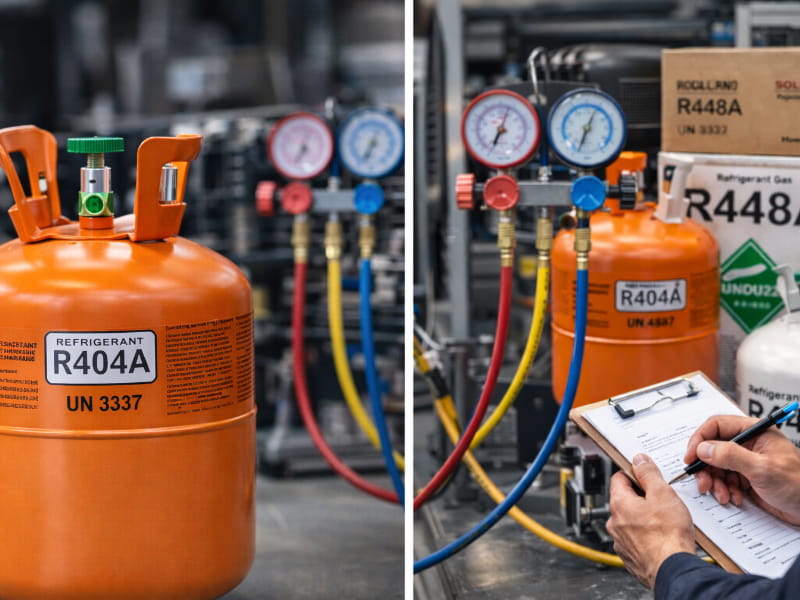

نحوه صحیح شارژ گاز R404
به دلیل ترکیبی بودن این مبرد، شارژ آن باید به صورت مایع انجام شود تا نسبت اجزای تشکیلدهنده تغییر نکند. در صورتی که شارژ به شکل گاز انجام شود، احتمال جداشدگی اجزا و تغییر خواص ترمودینامیکی وجود دارد که میتواند عملکرد سیستم را تحت تأثیر قرار دهد. قبل از شارژ، انجام وکیوم کامل و اطمینان از نبود رطوبت در مدار ضروری است، زیرا روغن POE مورد استفاده در سیستمهای دارای گاز R404 حساسیت بالایی به رطوبت دارد. پس از شارژ اولیه، تنظیم دقیق بر اساس فشار گاز R404 و مقدار سوپرهیت انجام میشود تا سیستم در نقطه بهینه عملکرد قرار گیرد.
قیمت گاز R404 و عوامل مؤثر بر آن
قیمت گاز R404 تحت تأثیر عوامل متعددی قرار دارد که شامل برند تولیدکننده، کشور سازنده، خلوص مبرد، شرایط بازار جهانی و نرخ ارز میشود. در بازار ایران معمولاً این گاز در سیلندرهای استاندارد عرضه میشود و تفاوت قیمت بین برندهای مختلف میتواند قابل توجه باشد. در پروژههای صنعتی، گرچه هزینه خرید مبرد در مقایسه با هزینه کل تجهیزات رقم کمتری است، اما انتخاب گاز بیکیفیت میتواند منجر به افت راندمان، افزایش فشار گاز R404 و حتی آسیب به کمپرسور شود که در نهایت هزینههای بیشتری ایجاد میکند. بنابراین بررسی دقیق قیمت گاز R404 باید همراه با ارزیابی کیفیت و اصالت آن باشد.
مزایا و محدودیتهای گاز R404
گاز R404 به دلیل عملکرد مناسب در دماهای پایین، ظرفیت سرمایشی قابل قبول و تجربه گسترده استفاده در بازار، همچنان یکی از مبردهای محبوب در پروژههای زیر صفر محسوب میشود. با این حال شاخص گرمایش جهانی بالای آن باعث شده در برخی کشورها محدودیتهایی برای استفاده در پروژههای جدید اعمال شود. همچنین فشار کاری بالاتر این مبرد نسبت به برخی گزینههای جدید، نیازمند طراحی دقیقتر سیستم است. با وجود این محدودیتها، در بسیاری از پروژههای موجود، گاز R404 همچنان عملکرد قابل قبولی ارائه میدهد و در صورت نگهداری صحیح میتواند سالها بدون مشکل کار کند.
جایگزین گاز R404 در پروژههای جدید
با توجه به مقررات زیستمحیطی، مبردهایی با GWP پایینتر به عنوان جایگزین گاز R404 معرفی شدهاند. این جایگزینها معمولاً با هدف کاهش اثرات زیستمحیطی طراحی شدهاند و در برخی موارد مصرف انرژی کمتری نیز دارند. با این حال انتخاب جایگزین گاز R404 باید با بررسی کامل کمپرسور، طراحی کندانسور و فشار کاری سیستم انجام شود تا از بروز مشکلات عملکردی جلوگیری شود. در بسیاری از پروژههای قدیمی، تبدیل سیستم به مبرد جایگزین نیازمند اصلاحات فنی و تنظیم مجدد پارامترهای عملکردی است.
نقش گاز R404 در طراحی سردخانه صنعتی
در طراحی سردخانههای زیر صفری، گاز R404 به دلیل توانایی رسیدن به دماهای پایین و حفظ پایداری فشار، انتخابی قابل اتکا محسوب میشود. عملکرد مناسب این مبرد در اواپراتور باعث یکنواختی سرمایش در سالن و کاهش نوسانات دمایی میشود که برای حفظ کیفیت محصول اهمیت بالایی دارد. با این حال طراحی مهندسی شامل انتخاب صحیح کمپرسور، تعیین سطح تبادل حرارتی کندانسور و محاسبه دقیق بار برودتی نقش تعیینکنندهای در موفقیت پروژه دارد و استفاده از جدول دما و فشار گاز R404 در این فرآیند ضروری است.
جمعبندی
گاز R404 یکی از مبردهای مهم و پرکاربرد در صنعت تبرید زیر صفر است که با وجود چالشهای زیستمحیطی، همچنان در بسیاری از پروژههای صنعتی استفاده میشود. آشنایی دقیق با فشار گاز R404، استفاده صحیح از جدول دما و فشار گاز R404، بررسی دقیق قیمت گاز R404 و ارزیابی گزینههای جایگزین گاز R404 از الزامات طراحی و بهرهبرداری حرفهای سیستمهای تبرید محسوب میشود. انتخاب آگاهانه این مبرد میتواند راندمان سیستم را افزایش داده و هزینههای عملیاتی را کاهش دهد.
