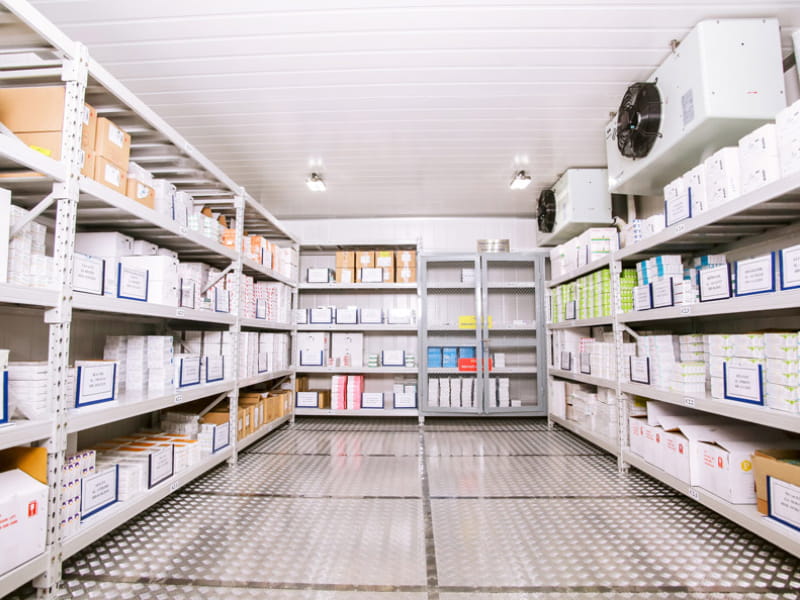

راهنمای جامع طراحی و ساخت سردخانه صنعتی + تجهیزات و مراحل اجرا
در دنیای امروز، زنجیره تامین مواد غذایی، محصولات دارویی، صنایع شیمیایی و کشاورزی بدون وجود سیستم‌های برودتی پیشرفته عملاً فلج خواهد شد. طراحی و ساخت سردخانه صنعتی یکی از حیاتی‌ترین سرمایه‌گذاری‌ها برای حفظ کیفیت محصولات، کاهش ضایعات و افزایش ماندگاری کالاهاست.
احداث یک سردخانه استاندارد، فراتر از خرید چند دستگاه و ساخت یک اتاقک ساده است. این فرآیند به دانش مهندسی دقیق، محاسبات دقیق بارهای حرارتی و انتخاب هوشمندانه تجهیزات نیاز دارد. در این مقاله جامع، قرار است صفر تا صد مراحل طراحی، عایق‌بندی، انتخاب تجهیزات و فاکتورهای موثر بر کیفیت فرآیند ساخت را بررسی کنیم.
انواع سردخانه صنعتی بر اساس دما و کاربرد
پیش از اقدام برای خرید تجهیزات یا شروع کارهای عمرانی، ابتدا باید مشخص شود که سردخانه قرار است چه محصولی را و در چه بازه دمایی نگهداری کند. به طور کلی، سردخانه‌ها به سه دسته اصلی تقسیم می‌شوند:
۱. سردخانه بالای صفر (حفظ طراوت و تازگی)
سردخانه بالای صفر معمولاً در بازه دمایی ۱ تا ۱۵ درجه سانتی‌گراد کار می‌کنند. هدف اصلی در طراحی این فضاها، خنک نگه داشتن محصولات بدون منجمد کردن آن‌هاست تا بافت طبیعی خود را حفظ کنند.
کاربردها: نگهداری میوه و سبزیجات تازه، محصولات لبنی، گل و گیاه، و برخی اقلام دارویی حساس.
۲. سردخانه زیر صفر (انجماد و نگهداری طولانی‌مدت)
سردخانه زیرصفر، دما بین منفی ۱۸ تا منفی ۲۵ درجه سانتی‌گراد (و گاهی پایین‌تر) تنظیم می‌شود. هدف، منجمد کردن کامل محصول برای جلوگیری از رشد هرگونه باکتری و فساد در طول ماه‌ها نگهداری است.
کاربردها: نگهداری انواع گوشت قرمز، مرغ، ماهی، کره، فرآورده‌های پروتئینی و سبزیجات منجمد.
۳. تونل انجماد (انجماد فوق‌سریع)
اگر نیاز باشد محصولی در سریع‌ترین زمان ممکن منجمد شود تا کیفیت بافت آن (مثلاً در مورد گوشت یا بستنی) از دست نرود، از تونل انجماد با دمای منفی ۳۵ تا منفی ۴۰ درجه سانتی‌گراد استفاده می‌شود. هوا در این اتاق‌ها با سرعت بسیار بالا جریان دارد تا گرما را فوراً از مغز محصول تخلیه کند.
قطعات و تجهیزات برودتی اصلی در ساخت سردخانه
کارایی و راندمان مصرف انرژی یک سردخانه صنعتی، مستقیماً به کیفیت و هماهنگی قطعات سیکل تبرید آن بستگی دارد. برند تخصصی آرکاکول به عنوان یکی از پیشگامان تولید و تامین این تجهیزات، همواره بر انتخاب درست اجزای زیر تاکید دارد:
کمپرسور؛ قلب تپنده سردخانه
کمپرسور مبرد گازی کم‌فشار را مکش کرده، آن را متراکم و با فشار و دمای بالا به سمت سیکل هدایت می‌کند. انتخاب قدرت کمپرسور به حجم سالن، نوع محصول ورودی و دمای کارکرد بستگی دارد. کمپرسورهای سمی-هرمتیک (نیمه‌بسته) پیستونی یا اسکرو از متداول‌ترین گزینه‌ها در سردخانه‌های صنعتی هستند.
کندانسور؛ دفع‌کننده حرارت سیستم
گاز داغ خارج شده از کمپرسور باید در بخشی از سیستم خنک و به مایع تبدیل شود. این وظیفه بر عهده کندانسور است. کندانسورها با عبور دادن جریان هوا یا آب از روی لوله‌های حاوی مبرد، گرمای سیستم را به محیط بیرون دفع می‌کنند. انتخاب یک کندانسور سردخانه با ظرفیت حرارتی مناسب، نقشی کلیدی در کاهش استهلاک کمپرسور دارد.
اواپراتور؛ ایجاد سرما در سالن
در بخش داخلی سردخانه، مایع مبرد وارد لوله‌های کویل شده و با جذب گرمای هوای داخل اتاق، تبخیر می‌شود. فن‌های دستگاه، هوای سالن را از روی این لوله‌ها عبور می‌دهند تا دمای فضا کاهش یابد. انتخاب و جانمایی درست اواپراتور برای توزیع یکنواخت جریان هوا و جلوگیری از ایجاد نقاط گرم در سالن بسیار حیاتی است. عملکرد بهینه یک اواپراتور سردخانه مانع از پدیده برفک‌زدگی شدید و نوسان دما می‌شود.
شیر انبساط و تجهیزات کنترلی
شیر انبساط میزان مبرد ورودی به اواپراتور را کنترل می‌کند. در کنار آن، تابلو برق مجهز به سیستم‌های کنترل هوشمند (PLC) قرار دارد که وظیفه پایش مداوم دما، کنترل زمان‌های دیفراست (برفک‌زدایی) و حفاظت از موتورها را بر عهده دارد.
مراحل گام‌به‌گام طراحی و ساخت سردخانه صنعتی
برای اجرای یک پروژه موفق و بدون نقص، باید مراحل زیر به صورت مهندسی و متوالی طی شوند:
گام اول: نیازسنجی و محاسبه بارهای برودتی
در این مرحله، تمامی منابع تولید حرارت در سردخانه شناسایی می‌شوند. این منابع شامل انتقال حرارت از دیوارها و سقف، بارهای ناشی از باز و بسته شدن درب‌ها، گرمای تنفسی محصولات (مانند میوه‌ها)، گرمای کارکرد فن‌ها و روشنایی، و در نهایت گرمای حاصل از حضور پرسنل در سالن است. مهندسان بر اساس این داده‌ها، بار برودتی مورد نیاز را تخمین زده و تجهیزات را انتخاب می‌کنند.
گام دوم: ساختار بدنه و عایق‌بندی (ساندویچ پانل)
برای جلوگیری از ورود گرما به داخل سردخانه، بدنه سالن باید با استفاده از ساندویچ پانل‌های پلی‌اورتان عایق‌بندی شود. ضخامت این پانل‌ها معمولاً برای سردخانه‌های بالای صفر حدود ۸ تا ۱۰ سانتی‌متر و برای سردخانه‌های زیر صفر بین ۱۰ تا ۱۵ سانتی‌متر در نظر گرفته می‌شود. همچنین عایق‌بندی کف سردخانه‌های زیر صفر برای جلوگیری از یخ‌زدگی خاک زیر پی (پدیده هیو جک) بسیار ضروری است.
گام سوم: نصب شاسی و استقرار تجهیزات برودتی
گام چهارم: سیم‌کشی، تست و راه‌اندازی
پس از تکمیل بخش مکانیکی، نوبت به سیم‌کشی الکترونیکی و اتصال سنسورهای دما و رطوبت به تابلو برق می‌رسد. در نهایت، سیستم تحت تست فشار، وکیوم و شارژ گاز مبرد قرار گرفته و به صورت آزمایشی راه‌اندازی می‌شود تا عملکرد آن در رسیدن به دمای مطلوب سنجیده شود.
جدول مقایسه ویژگی‌های فنی سردخانه‌های صنعتی
پارامتر فنی | سردخانه بالای صفر | سردخانه زیر صفر | تونل انجماد |
بازه دمایی کارکرد | ۱+ تا ۱۵+ درجه سانتی‌گراد | ۱۸- تا ۲۵- درجه سانتی‌گراد | ۳۵- تا ۴۰- درجه سانتی‌گراد |
ضخامت ساندویچ پانل | ۸ تا ۱۰ سانتی‌متر | ۱۰ تا ۱۵ سانتی‌متر | ۱۵ تا ۲۰ سانتی‌متر |
عایق‌بندی کف زمین | اختیاری (بسته به شرایط) | الزامی (جهت جلوگیری از یخ‌زدگی پی) | کاملاً الزامی و ضخیم |
فاصله فین‌های اواپراتور | کم (جلوگیری از افت شدید رطوبت) | متوسط تا زیاد (کاهش سرعت برفک‌زدگی) | بسیار زیاد (عبور جریان هوای پرفشار) |
راهکارهای طلایی برای کاهش هزینه ساخت سردخانه صنعتی
سرمایه‌گذاری اولیه برای احداث سردخانه ممکن است بالا به نظر برسد، اما با چند راهکار هوشمندانه در مرحله طراحی می‌توان هزینه‌های جاری و مصرف برق را به شدت کاهش داد:
استفاده از درایوهای فرکانس متغیر (VSD/اینورتر): استفاده از کمپرسورها و فن‌های اینورتردار به سیستم اجازه می‌دهد تا به جای خاموش و روشن شدن‌های مکرر، متناسب با بار برودتی واقعی سالن کار کند و مصرف برق را تا ۳۰ درصد کاهش دهد.
عایق‌بندی بی‌نقص درب‌ها: استفاده از پرده‌های هوای باکیفیت و نوارهای آب‌بند مغناطیسی دور درب‌ها، مانع از فرار سرمای باارزش سالن در هنگام تردد پرسنل می‌شود.
انتخاب سیستم‌های ترکیبی: در کارخانجات بزرگ، می‌توان سیستم‌های تهویه مطبوع اداری را به کمک ساختارهای نوین طراحی سیستم های تهویه مطبوع صنعتی یا استفاده از چیلر صنعتی با بخش سردخانه یکپارچه کرد تا در مصرف انرژی کل مجموعه صرفه‌جویی شود. همچنین در اتاق‌های کنترل مجاور، بهره‌گیری از تکنولوژی‌های خاص مانند سیستم خنک کننده InRow می‌تواند پایداری فوق‌العاده‌ای ایجاد کند.
یک توصیه فنی مهم: بسیاری از سازندگان برای کاهش هزینه‌های اولیه، از پانل‌های عایق با دانسیته پایین استفاده می‌کنند. این کار در کوتاه‌مدت هزینه شما را کاهش می‌دهد، اما در طول کارکرد سردخانه، به دلیل اتلاف حرارتی بالا، کمپرسور مجبور است به صورت مداوم کار کند که این امر به سوختن کمپرسور و قبوض برق نجومی منجر خواهد شد. همیشه کیفیت عایق‌بندی را در اولویت اول قرار دهید.
نتیجه‌گیری و گام بعدی پروژه شما
فرآیند طراحی و ساخت سردخانه صنعتی نیازمند تخصص فنی بالا، شناخت متریال و هماهنگی دقیق میان بخش‌های مکانیک، الکترونیک و عمران است. کوچک‌ترین اشتباه در انتخاب ظرفیت اواپراتور یا کندانسور، می‌تواند راندمان کل سیستم را تحت تاثیر قرار داده و سلامت محصولات شما را به خطر بیندازد.
مجموعه مهندسی و صنعتی آرکاکول با سال‌ها تجربه در زمینه محاسبات برودتی، طراحی سیستم‌های سرمایشی مدرن و تامین تجهیزات استاندارد، در تمامی مراحل پروژه از محاسبات اولیه و طراحی تا تامین قطعات، نصب و راه‌اندازی در کنار شماست. برای دریافت مشاوره تخصصی، فرمول‌بندی ابعاد پروژه و استعلام قیمت تجهیزات متناسب با نیاز خود، همین امروز با کارشناسان فنی ما تماس بگیرید.
