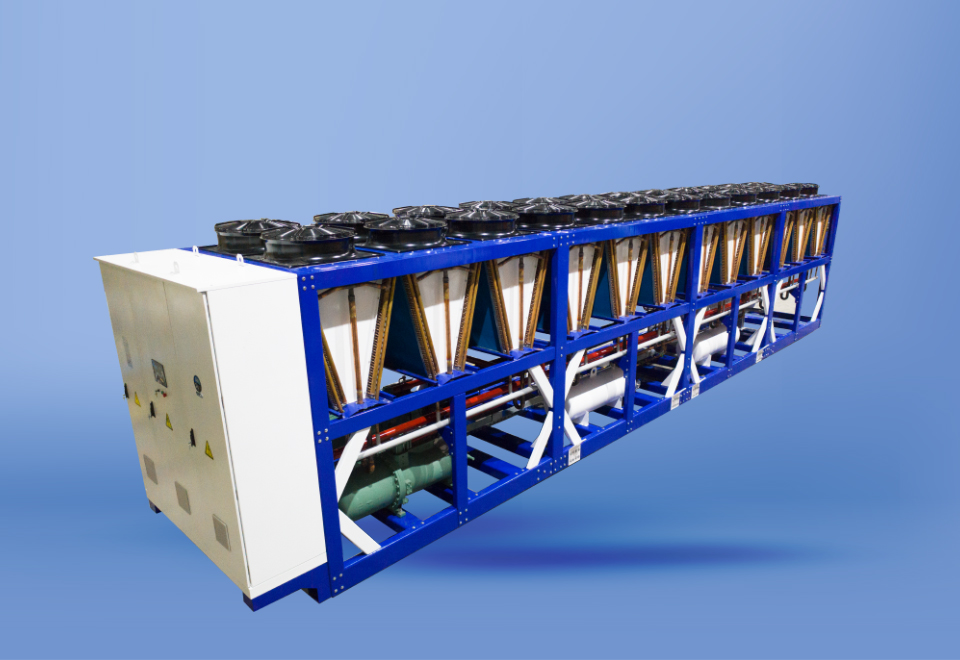

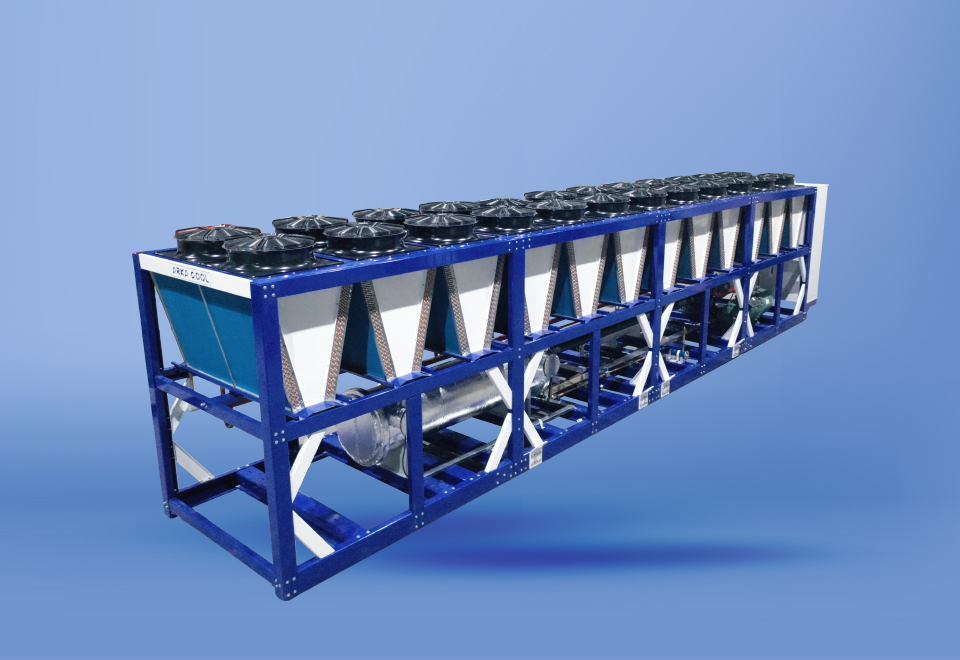

چیلر تراکمی هوا خنک 1200 کیلووات (340 تن تبرید)
-
ظرفیت نامی: 1200 کیلووات (~341 تن تبرید نامی)
-
نوع کمپرسور: 2 دستگاه کمپرسور اسکرو کامپکت Bitzer مدل CSH9573-240Y (دو مدار مستقل)
-
کندانسور هوایی: مجهز به 24 عدد فن آکسیال قطر 80cm سه‌فاز WIG (مدل ANYWEF6D-800S-180/75)
-
نوع اواپراتور: پوسته و لوله (Shell & Tube) با لوله‌های مسی شیاردار راندمان بالا
-
گاز مبرد سازگار: R134a / R407c
-
گارانتی و خدمات: گارانتی معتبر طلایی به همراه خدمات پس از فروش و تأمین قطعات
نیاز به بررسی بار برودتی یا تغییر در مشخصات این چیلر دارید؟ ظرفیت سرمایشی و قطعات این چیلر متناسب با شرایط آب‌وهوایی پروژه شما قابل سفارشی‌سازی است.
9
افرادی که اکنون این محصول را تماشا می کنند!
بررسی تخصصی چیلر تراکمی هوا خنک 1200 کیلووات
چیلر تراکمی هوا خنک 1200 کیلووات یکی از قدرتمندترین و قابل‌اعتمادترین راهکارهای برودت صنعتی و تهویه مطبوع برای پروژه‌های مقیاس بزرگ تجاری، اداری، بیمارستانی و کارخانجات صنعتی است. طراحی این دستگاه با تکیه بر قطعات برندهای شاخص جهانی، سرمایشی پایدار و حداکثر راندمان انرژی را حتی در شرایط اقلیمی بسیار گرم و حاد تضمین می‌کند.
راندمان بالا و پایداری با دو کمپرسور اسکرو Bitzer CSH9573
قلب تپنده این چیلر از دو دستگاه کمپرسور اسکرو کامپکت بیتزر مدل CSH9573-240Y تشکیل شده است. بهره‌گیری از دو مدار تبرید مجزا باعث می‌شود دستگاه علاوه بر انعطاف بالا در کنترل پله‌ای بار (کاهش چشمگیر مصرف برق در بارهای جزئی)، قابلیت اطمینان فوق‌العاده‌ای داشته باشد؛ به‌گونه‌ای که در صورت سرویس یا خروج موقت یک مدار، مدار دیگر بدون وقفه به خنک‌کاری ادامه می‌دهد.
| مشخصه فنی | پارامتر / مدل قطعه |
| ظرفیت نامی سرمایش | 1200 کیلووات (~341 تن تبرید) |
| نوع سیستم | چیلر تراکمی هوا خنک (Air-Cooled Screw Chiller) |
| کمپرسور | 2 × Bitzer CSH9573-240Y (اسکرو سمی‌هرمتیک) |
| تعداد مدار تبرید | 2 مدار سرمایشی کاملاً مجزا (Dual Circuit) |
| کندانسور و فن‌ها | کویل V-Shape با 24 فن 80cm سه‌فاز WIG (ANYWEF6D-800S) |
| اواپراتور | شل اند تیوب (Shell & Tube) لوله مسی اینرگروو |
| تجهیزات خط مایع | شیر انبساط، فیلتر درایر و سایت‌گلاس اورجینال (Danfoss / Castel) |
| برق مصرفی | 400 ولت / 3 فاز / 50 هرتز |
سیستم دفع حرارت قدرتمند با ۲۴ فن سه‌فاز WIG
در بخش کندانسور هوایی، دفع حرارت مبرد توسط ۲۴ عدد فن آکسیال قطر ۸۰ سانتی‌متر سه‌فاز مدل WIG ANYWEF6D-800S-180/75 صورت می‌گیرد. حجم هوادهی یکنواخت و دبی بالای این فن‌ها در کنار طراحی کویل‌های وی‌تایپ، تبادل حرارت عالی و کنترل سطح صدا را به همراه دارد و راندمان سیستم را در تابستان‌های بسیار گرم تضمین می‌کند.
اواپراتور شل اند تیوب مقاوم با حداقل افت فشار
اواپراتور پوسته و لوله (Shell & Tube) این چیلر با لوله‌های مسی فین‌دار داخلی ساخته شده که تبادل حرارتی آب و مبرد را به حداکثر می‌رساند. این ساختار در مقایسه با مبدل‌های دیگر، مقاومت بسیار بالاتری در برابر رسوب‌گذاری، نوسانات جریان آب و شوک‌های حرارتی داشته و نگهداری و اسیدشویی دوره‌ای آن به‌مراتب ساده‌تر است.
تجهیزات خط مایع استاندارد و حفاظت هوشمند
کلیه خطوط مایع چیلر مجهز به شیر انبساط استاندارد، فیلتر درایرهای کور تعویضی، سایت‌گلاس با نشانگر رطوبت و شیرهای برقی اورجینال هستند. سیستم کنترل مجهز به PLC هوشمند و سنسورهای حفاظتی فشارهای کاری، ضدیخ‌زدگی و فلوسوئیچ آب، عملکرد ایمن و طولانی‌مدت دستگاه را تضمین می‌کنند.
