کندانسور آبی ۵ تا ۱۰ تن پوسته و لوله
- کدهای مدل پوشش داده شده: AC.C.W.5.T / AC.C.W.7.5.T / AC.C.W.10.T
- تکنولوژی کویل: لوله‌های مسی فین‌دار با بازدهی حرارتی فوق‌العاده بالا (High-Efficiency Finned Copper Tubes)
- طراحی مکانیکی: پوسته فولادی کربنی مقاوم با اتصالات روتالاک (Rotalock Adapter) جهت آب‌بندی کامل
- کاربردهای پیشنهادی: مینی چیلرهای آپارتمانی و صنعتی، سردخانه‌های فروشگاهی و مغازه‌ای کوچک، چیلرهای آزمایشگاهی
- سازگاری کامل با مبردها: مبردهای متداول R22، R134a، R404A و مبردهای نوین دوستدار محیط‌زیست (پروپان R290 و HFO Ready)
مشتری گرامی، جهت دریافت کاتالوگ ابعادی دقیق و استعلام قیمت آنی کندانسورهای ۵ تا ۱۰ تن متناسب با برند کمپرسور خود (بیتزر، دانفوس یا کوپلند)، بر روی دکمه کلیک کرده یا با شماره 09120992457 تماس بگیرید
11
افرادی که اکنون این محصول را تماشا می کنند!
جدول سریع انتخاب مدل
| انتخاب کد مدل | ظرفیت کندانسور (KW) | دبی آب پیشنهادی ( m³/h) | افت فشار نامی (kPa) | نوع مبدل حرارتی |
| AC.C.W.5.T | 17.6 | 3.02 | 100 kPa | پوسته و لوله (Shell & Tube) |
| AC.C.W.7.5.T | 26.37 | 4.54 | 225 kPa | پوسته و لوله (Shell & Tube) |
| AC.C.W.10.T | 35.17 | 6.1 | 400 kPa | پوسته و لوله (Shell & Tube) |
کالبدشکافی و آنالیز نقشه انفجاری کندانسورهای ۵ تا ۱۰ تن
در کندانسورهای آبی ظرفیت پایین، طراحی فشرده با چگالی حرارتی بالا اهمیت بسزایی دارد. در ساختار کالبدشکافی این سری، دسته لوله‌های مسی فین‌دار (Finned High-Performance Tubes) با تکنولوژی انحصاری در داخل پوسته کربنی محکم شده‌اند. بافل‌ها (Baffle Plates) با فواصل محاسبه‌شده هیدرولیکی، جریان آب سرد ورودی را به طور متقاطع روی کویل‌ها به حرکت درآورده و ضریب انتقال حرارت فوق‌العاده‌ای ایجاد می‌کنند. هر دو درپوش گردشی آب (Coolant Reversing Covers) قابلیت بازشدن آسان جهت رسوب‌زدایی فیزیکی دارند.
- تصویر کمکی: [محل قرارگیری تصویر: نقشه انفجاری قطعات پوسته، درپوش، واشر آب‌بندی، بافل‌ها و دسته لوله‌ها]

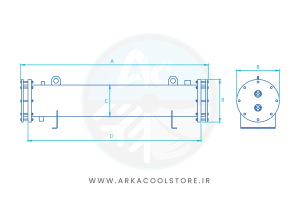

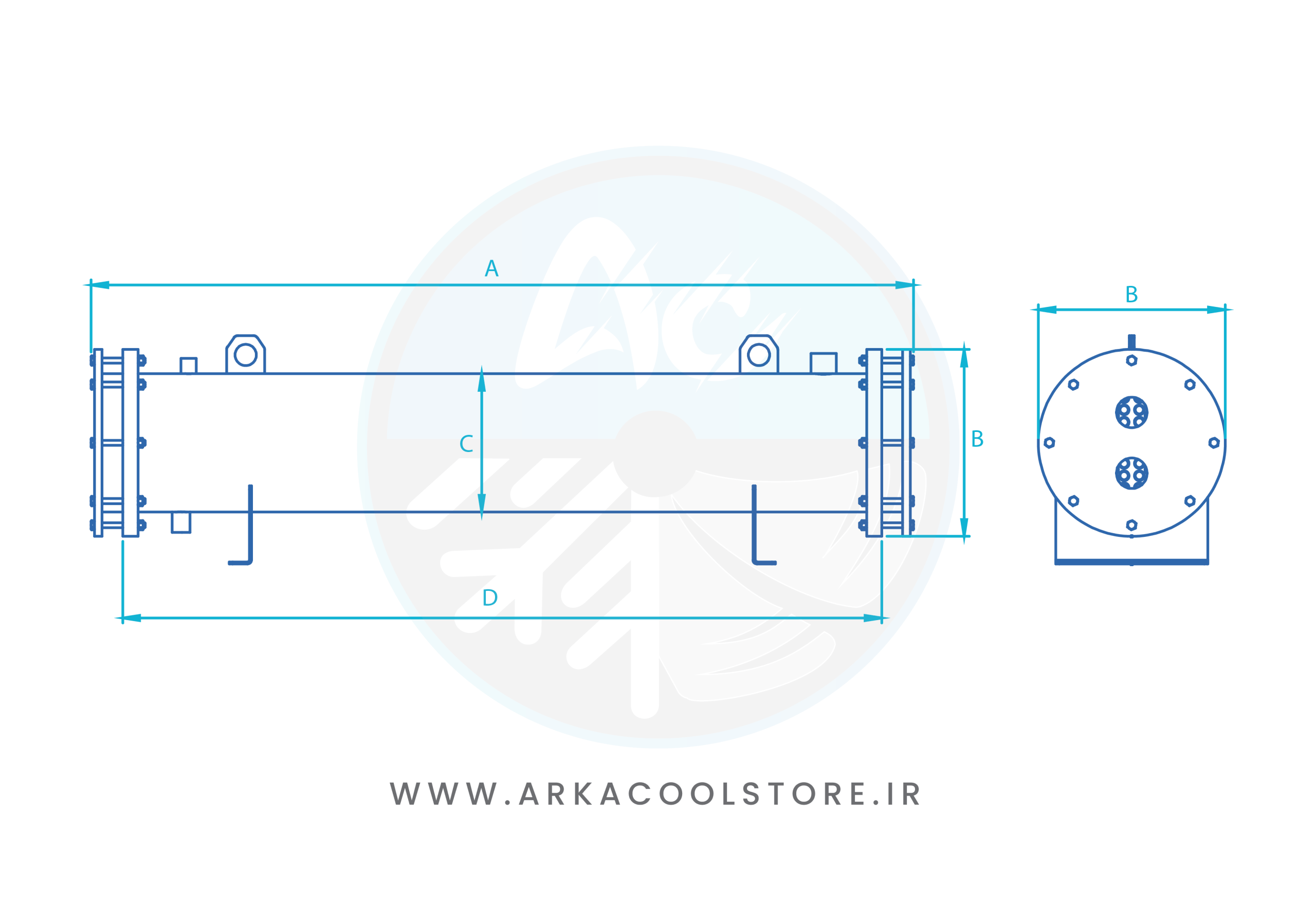

جدول ابعاد هندسی و نصب (مشخصات شاسی و فونداسیون)
| کد مدل محصول | طول کل (mm) | عرض کل (mm) | طول پوسته (mm) | قطر پوسته (mm) |
| AC.C.W.5.T | 860 میلی‌متر | 250 میلی‌متر | 746 میلی‌متر | 168 میلی‌متر |
| AC.C.W.7.5.T | 1110 میلی‌متر | 250 میلی‌متر | 996 میلی‌متر | 168 میلی‌متر |
| AC.C.W.10.T | 1110 میلی‌متر | 250 میلی‌متر | 996 میلی‌متر | 168 میلی‌متر |
چرا کندانسور آبی ۵ تا ۱۰ تن آرکاکول جایگزینی بی‌نظیر برای مبدل‌های صفحه‌ای است؟
در بازه ظرفیتی ۵ تا ۱۰ تن تبرید، بسیاری از خریداران صنعتی میان انتخاب کندانسورهای صفحه‌ای (Plate Heat Exchangers) و کندانسورهای پوسته و لوله مردد هستند. برندهای بین‌المللی نظیر سوئپ (SWEP) و دانفوس (Danfoss) مبدل‌های صفحه‌ای بسیار فشرده‌ای تولید می‌کنند که بازدهی بالایی دارند؛ اما این صفحات دو عیب بزرگ دارند: هزینه خرید اولیه بالا و آسیب‌پذیری شدید در برابر رسوب گرفتگی املاح آب به همراه عدم امکان اسیدشویی فیزیکی.
کندانسورهای ۵ تا ۱۰ تن سری AC.C.W آرکول با ساختار مستحکم پوسته و لوله‌ای خود، مجهز به لوله‌های مسی فین‌دار بدون درز هستند. این ساختار به سادگی به برج خنک‌کننده متصل شده و به لطف درپوش‌های چدنی بازشو، بر چالش رسوب‌گذاری آب‌های سنگین ایران غلبه کرده و به راحتی با اسیدشویی سبک دوره‌ای راندمان اولیه خود را بازمی‌یابند. طراحی ابعاد این کندانسورها به قدری فشرده است که بر روی پایه‌های پایینی (Fixing Brackets) به راحتی داخل شاسی انواع چیلر و مینی‌چیلر در کنار کمپرسورهای بیتزر سری ۲KES تا ۲FES نصب می‌شوند.
| تن | 5, 7/5, 10 |
|---|
