کندانسور آبی 15 تا 25 تن پوسته و لوله
- کدهای مدل پوشش داده شده: AC.C.W.15.T / AC.C.W.20.T / AC.C.W.25.T
- نوع و جنس پوسته: پوسته فولادی بدون درز (مانیسمان استاندارد P265GH) مطابق با کلاس استانداردهای مخازن تحت فشار
- بخش لوله‌ها (کویل): لوله‌های داخلی مسی پیشرفته با جدار ضخیم استاندارد جهت حداکثر مقاومت مکانیکی
- مزیت برتر: کاهش ملموس فشار رانش (Discharge Pressure) کمپرسور چیلر، افزایش COP سیستم و کاهش مصرف برق موتور تا ۱۵٪
- زمینه کاربرد: چیلرهای تجاری تهویه مطبوع، سردخانه‌های بالا و زیر صفر نگهداری گوشت، میوه و لبنیات و سیستم‌های آیس بانک
برای دریافت پاسخ محاسبات فنی از طریق نرم‌افزار تخصصی BITZER SOFTWARE و استعلام قیمت و خرید کندانسور آبی 15 تا 25 تن، هم‌اکنون با کارشناسان دپارتمان سردخانه آرکاکول تماس حاصل فرمایید. تلفن پاسخگوی مستقیم: 09120992457
17
افرادی که اکنون این محصول را تماشا می کنند!
جدول سریع انتخاب مدل
| انتخاب کد مدل | ظرفیت کندانسور (KW) | دبی آب پیشنهادی ( m³/h) | افت فشار نامی (kPa) | نوع مبدل حرارتی |
| AC.C.W.15.T | 52.76 | 9.07 | 900 kPa | پوسته و لوله (Shell & Tube) |
| AC.C.W.20.T | 70.34 | 12.13 | 1610 kPa | پوسته و لوله (Shell & Tube) |
| AC.C.W.25.T | 87.43 | 15.14 | 2510 kPa | پوسته و لوله (Shell & Tube) |
بررسی و مونتاژ قطعات کندانسور ۱۵ تا ۲۵ تن
این دسته از کندانسورها دارای سیستم گردش آب ۲ پاس (۲-Pass Design) یا ۴ پاس مجزا بر روی درپوش‌ها هستند. فرآیند اکسپند لوله‌های مسی در داخل تیوب‌شیت‌های فولادی پوشش داده‌شده با رزین پلاستیکی ضد‌خوردگی، ضامن عدم لرزش و مقاومت ۱۰۰ درصدی در برابر نشتی مبرد به داخل سیکل آب برج خنک‌کننده است. مسیر تخلیه آب سرد و گازهای غیرقابل‌تقطیر بر روی پوسته تعبیه شده است.
- تصویر کمکی: [محل قرارگیری تصویر: نقشه انفجاری کویل‌های موازی، تیوب‌شیت پلاستیک‌کوت و صفحات بافل فولادی]

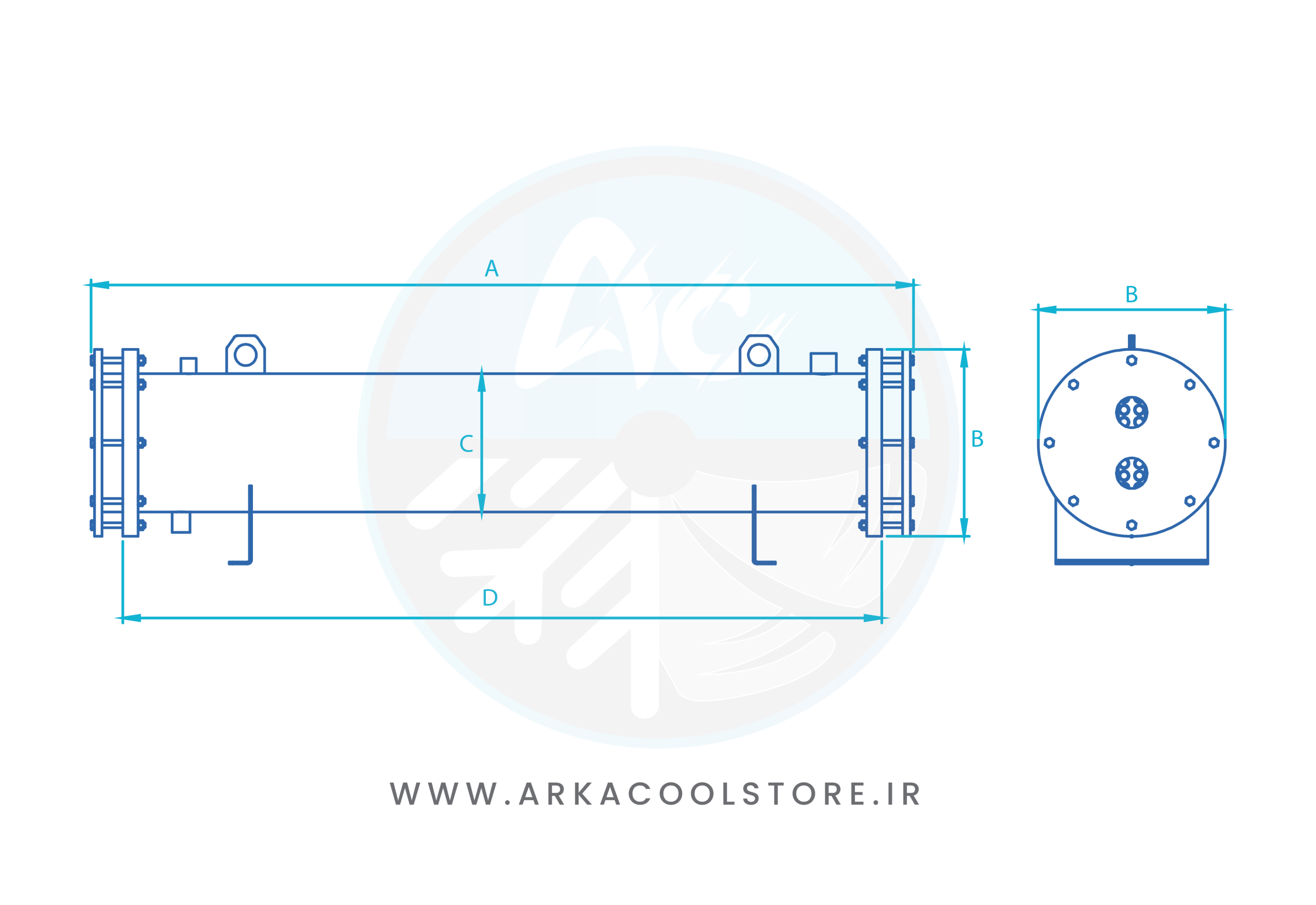

جدول ابعاد هندسی و نصب (مشخصات شاسی و فونداسیون)
| کد مدل محصول | طول کل (mm) | عرض کل (mm) | طول پوسته (mm) | قطر پوسته (mm) |
| AC.C.W.15.T | 1332 میلی‌متر | 315 میلی‌متر | 1196 میلی‌متر | 219 میلی‌متر |
| AC.C.W.20.T | 1332 میلی‌متر | 315 میلی‌متر | 1196 میلی‌متر | 219 میلی‌متر |
| AC.C.W.25.T | 1632 میلی‌متر | 315 میلی‌متر | 1496 میلی‌متر | 219 میلی‌متر |
تحلیل مهندسی: کندانسورهای ۱۵ تا ۲۵ تن آرکاکول در برابر برندهای اروپایی
بازه ظرفیتی ۱۵ تا ۲۵ تن، میدان اصلی رقابت در چیلرهای ساختمانی و تجاری متوسط است. در رده بین‌المللی، کندانسورهای آبی بیتزر (Bitzer) آلمان سری K (مانند مدل‌های K373H و K573H) به دلیل راندمان حرارتی بالا و ایمنی مثال‌زدنی در اتصالات جوش بدنه، لیدر بازار جهانی هستند. رقیب مطرح دیگر، شرکت اوندا (Onda) ایتالیا است که مبدل‌های آن برودت پایداری ارائه می‌دهند.
کندانسورهای ۱۵ تا ۲۵ تن آرکاکول برای ارائه عملکردی شانه به شانه با برندهای اروپایی طراحی شده‌اند. ما در ساختار کویل‌ها از ضخامت بالای دیواره مس استاندارد ISO Cu-DHP (همتراز متریال استاندارد بیتزر) استفاده می‌کنیم تا از پوسیدگی و سوراخ‌شدگی لوله‌ها در تماس با سختی آب خنک‌کاری پیشگیری شود. اتصالات ورودی مبرد مجهز به کانکتورهای مستحکم جوشی با قابلیت کارکرد تا فشار کاری ۳۳ بار (سمت مبرد) و ۱۰ بار (سمت آب خنک‌کننده) طبق الزامات استانداردهای اروپایی است. همچنین، رقبای بومی تجارب خوبی در این رده دارند، اما کندانسورهای سری AC.C.W با تکیه بر استانداردهای طراحی ASME و بهینه‌سازی دقیق ابعاد پایه جهت همخوانی با نصب شاسی کمپرسورهای پیستونی و اسکرال، نصب ساده‌تر و عمر طولانی‌تری را برای پروژه‌های سردخانه تضمین می‌کنند.
| تن | 15, 20, 25 |
|---|
