کندانسور آبی 30 تا 50 تن پوسته و لوله
- کدهای مدل پوشش داده شده: AC.C.W.30.T / AC.C.W.35.T / AC.C.W.40.T / AC.C.W.45.T / AC.C.W.50.T
- تکنولوژی انحصاری: لوله‌های مسی فین‌دار داخلی با فواصل مهندسی بهینه جهت افزایش سطح تماس حرارتی و تسریع چگالش
- آلیاژ لوله انتخابی: مس خالص بدون درز (با امکان سفارشی‌سازی کوپرنیکل ۹۰/۱۰ برای کاربری دریایی و آب شور)
- طراحی چندکمپرسوره: پایداری عالی توزیع مبرد در زمان استارت پی‌درپی و کنترل لرزش دسته لوله‌ها
- کاربردهای ایده آل: چیلرهای تراکمی صنعتی، کارخانجات فرآیندی، صنایع دارویی و خطوط قالب‌گیری پلاستیک
جهت محاسبه دقیق ظرفیت دفع حرارت (Heat Rejection) چیلر خود و خرید کندانسور آبی 30 تا 50 تن با تخفیف ویژه کارفرما، با دپارتمان فروش تجهیزات آرکول تماس بگیرید. تلفن تماس سریع: 09120992457
6
افرادی که اکنون این محصول را تماشا می کنند!
جدول سریع انتخاب مدل
| انتخاب کد مدل | ظرفیت کندانسور (KW) | دبی آب پیشنهادی ( m³/h) | افت فشار نامی (kPa) | نوع مبدل حرارتی |
| AC.C.W.30.T | 105.51 | 18.18 | 3620 kPa | پوسته و لوله (Shell & Tube) |
| AC.C.W.35.T | 123.10 | 21.2 | 4440 kPa | پوسته و لوله (Shell & Tube) |
| AC.C.W.40.T | 140.68 | 24.22 | 6480 kPa | پوسته و لوله (Shell & Tube) |
| AC.C.W.45.T | 158.27 | 27.25 | 8230 kPa | پوسته و لوله (Shell & Tube) |
| AC.C.W.50.T | 175.85 | 30.28 | 10040 kPa | پوسته و لوله (Shell & Tube) |
کالبدشکافی مکانیکی و اصول مهار لرزش در کندانسورهای ۳۰ تا ۵۰ تن
در این رده ظرفیتی، حجم بسیار بالایی از مبرد ورودی داغ به داخل پوسته پمپ می‌شود. با کمک نقشه‌های انفجاری می‌توان دید که چگونه بافل‌های فولادی (Baffle Plates) با موقعیت‌یابی مهار لرزش، از فرسایش و آسیب ضربه گاز داغ به لوله‌های مسی جلوگیره کرده و فاز مبرد را به طور یکنواخت از بخار سوپرهیت به مایع اشباع هدایت می‌کنند.
- تصویر کمکی: [محل قرارگیری تصویر: نقشه سه بعدی انفجاری نحوه استقرار لوله‌ها درون بدنه فولادی و درپوش‌های جریان آب دوپاس] [۱۰۷, ۱۱۹]

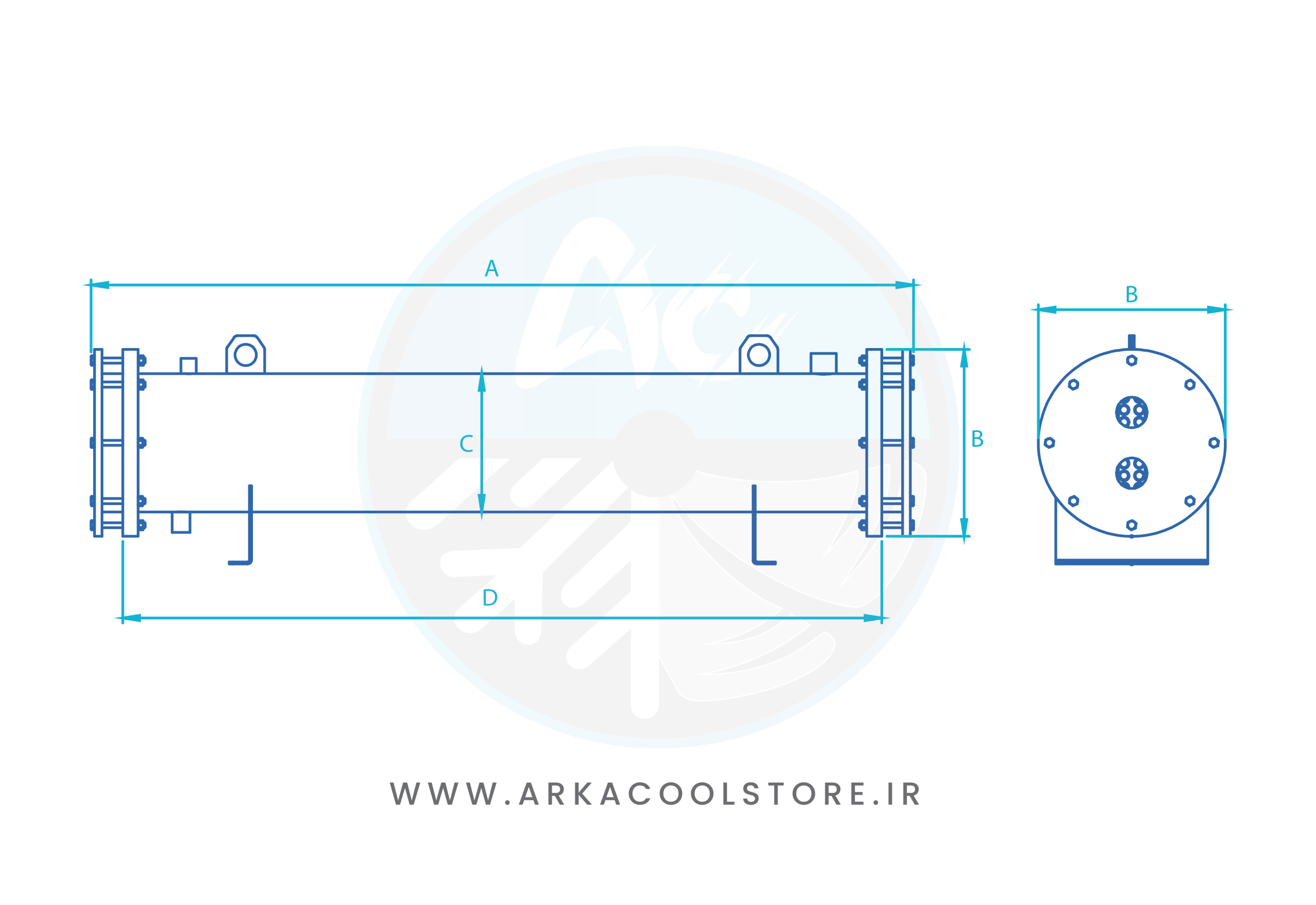

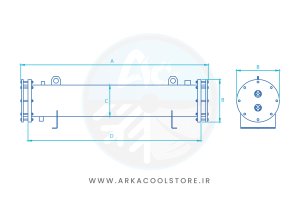

جدول ابعاد هندسی و نصب (ابعاد فیزیکی شاسی کندانسور)
| کد مدل محصول | طول کل (mm) | عرض کل (mm) | طول پوسته (mm) | قطر پوسته (mm) |
| AC.C.W.30.T | 1632 میلی‌متر | 370 میلی‌متر | 1496 میلی‌متر | 273 میلی‌متر |
| AC.C.W.35.T | 1632 میلی‌متر | 370 میلی‌متر | 1496 میلی‌متر | 273 میلی‌متر |
| AC.C.W.40.T | 2132 میلی‌متر | 370 میلی‌متر | 1996 میلی‌متر | 273 میلی‌متر |
| AC.C.W.45.T | 2132 میلی‌متر | 370 میلی‌متر | 1996 میلی‌متر | 273 میلی‌متر |
| AC.C.W.50.T | 2132 میلی‌متر | 370 میلی‌متر | 1996 میلی‌متر | 273 میلی‌متر |
کندانسور آبی ۳۰ تا ۵۰ تن آرکول؛ دوام پولادین در شرایط سخت کاری صنایع
برای چیلرهای ۳۰ تا ۵۰ تن، قابلیت اطمینان قطعات تبرید ضامن کارکرد بی وقفه خطوط تولید است. در بخش محصولات خارجی، بیتزر آلمان با مدل‌های سری K نظیر K1053H گزینه‌ای بی‌رقیب اما با قیمت بسیار گران و هزینه‌های بالای گمرکی است.
کندانسورهای ۳۰ تا ۵۰ تن آرکول با الهام از استانداردهای ساخت آلمان و رعایت الزامات سخت‌گیرانه ASME مخازن تحت فشار مهندسی شده‌اند. ضخامت پوسته بدنه از جنس فولاد تخصصی P265GH انتخاب شده تا توان تحمل فشارهای ناگهانی تا ۴۵ بار تست هیدرواستاتیک را داشته باشد. این مبدل‌ها به دلیل مجهز بودن به تکنولوژی لوله‌های با فین کم‌ارتفاع (Low Fin) و رسوب‌گیری پایین در دیواره داخلی لوله‌ها، راندمانی در تراز برندهای اروپایی نظیر WTK ایتالیا ارائه داده و مجهز به تجهیزات جانبی وکیوم، تخلیه روغن و نصب سوپاپ اطمینان بر روی رزوه ۳/۸ اینچ NPTF هستند.
| تن | 30, 35, 40, 45, 50 |
|---|
حملونقل و تحویل کالا
به منظور دریافت کالای خریداری‌شده، مراحل ذکر‌شده ملزم به احراز هستند:
- مطابق با فاکتور و سفارش تولید، حواله خروج از طریق انبار صادر می‌گردد.
- بسته به نوع کالا و استاندارد حملونقل، از وسایل حملونقل متناسب انتخاب خواهد شد که ویژگی‌های زیر را داشته باشند:
- فضای کافی و استاندارد جهت بارگیری
- خودرو با سلامت و توانایی فنی جهت تحویل به مشتریان گرامی
- در نظر گرفتن میزان حساسیت کالا و هماهنگی با خودروی (کشنده یا تریلر) مجهز به سیستم تعلیق بادی یا اصطلاحا (جلو، عقب بالن)
- تحویل بار (سفارش) فقط با دریافت بارنامه معتبر امکان‌پذیر می‌باشد. (از تحویل بار بدون بارنامه، با تماس تلفنی یا تعهد شفاهی معذوریم.)
- در بارنامه صادر شده، فرستنده؛ مجموعه آرکاکول و گیرنده؛ مشتری گرامی با اطلاعات کامل قیدشده و به صورت کامل تحویل گردد.
- بارگیری توسط بخش لجستیک مجموعه صورت خواهد گرفت.
- ساعات بارگیری در روزهای کاری از ساعت 10 الی 12 ظهر و از ساعت 14:30 الی 16:45 صورت می‌گیرد. (از در خواست بارگیری در ساعات غیر یا ایام تعطیل خودداری فرمایید.)
در صورت هماهنگی و ارسال خودرو توسط خریدار، خریدار محترم ملزم به هماهنگی با تیم مهندسی مجموعه جهت تهیه خودروی مناسب برای حمل کالا می‌باشد. (در صورت استاندارد نبودن خودرو، بارگیری صورت نخواهد گرفت.)
در صورت تهیه خودرو از طرف خریدار، راننده می بایست معرفی‌نامه خود را به همراه تاییدیه خریدار به مجموعه تحویل دهد. (در غیر اینصورت حواله و اجازه خروج صادر نمی‌گردد.)
بارگیری کالا در کمال سلامت و استانداردهای بارگیری صورت می‌گیرد. بنابراین هرگونه خسارت و آسیب به دستگاه‌ها که ناشی از بی‌دقتی راننده، بدبودن شرایط جاده‌ای، تصادفات و... بر عهده مجموعه نیست.
