کندانسور آبی پوسته و لوله 120 تا 160 تن
- کدهای مدل پوشش داده شده: AC.C.W.120.T / AC.C.W.140.T / AC.C.W.160.T
- طراحی استراتژیک بدنه: طراحی تخصصی سنگین مطابق با استاندارد TEMA کلاس C و ASME Section VIII Div. 1
- مقاومت حرارتی فوق‌العاده: راندمان تبادل فوق‌العاده بالا به منظور کاهش ملموس نوسانات دما در سیستم‌های هیدرولیکی عظیم
- متریال بدنه و اتصالات: پوسته کربن استیل مقاوم به همراه اتصالات فلنجی فولادی کلاس ۱۵۰ مطابق استانداردهای پایپینگ]
- مناسب برای: صنایع پتروشیمی، نیروگاه‌ها، صنایع دارویی بزرگ و سردخانه‌های مگاتنی چندمنظوره
پیمانکاران و کارفرمایان گرامی، برای مشاوره تخصصی در زمینه بهینه‌سازی دبی آب برج خنک‌کننده، محاسبه دبی پمپ‌های گردش آب و دریافت فاکتور رسمی فروش کندانسورهای صنایع پتروشیمی و پکیج‌های ظرفیت سنگین، با شماره مدیریت دپارتمان سردخانه آرکول تماس حاصل فرمایید. تلفن تماس مستقیم: 09120992457
18
افرادی که اکنون این محصول را تماشا می کنند!
جدول سریع انتخاب مدل
| انتخاب کد مدل | ظرفیت کندانسور (KW) | دبی آب پیشنهادی ( m³/h) | افت فشار نامی (kPa) | نوع مبدل حرارتی |
| AC.C.W.120.T | 422.04 | 72.69 | 57936 kPa | پوسته و لوله (Shell & Tube) |
| AC.C.W.140.T | 442.38 | 84.81 | 78848 kPa | پوسته و لوله (Shell & Tube) |
| AC.C.W.160.T | 562.72 | 96.42 | 103000 kPa | پوسته و لوله (Shell & Tube) |
کالبدشکافی ساختار شاسی و مهار ارتعاشات دینامیکی در مبدل‌های ۱۶۰ تنی
این مبدل‌های حرارتی سنگین‌وزن به دلیل دبی جرمی بالای آب و جریان پرفشار مبرد در معرض ارتعاشات دینامیکی شدیدی قرار دارند. آرایش درپوش‌های فولادی و نحوه توزیع سوراخ‌های تیوب‌شیت با رزوه پایپینگ دقیق، ارتعاشات را به صفر رسانده و آب‌بندی لوله‌ها در داخل ورق تیوب‌شیت پلاستیک‌کوت را به طور کامل تضمین می‌کند.
- تصویر کمکی: [محل قرارگیری تصویر: نقشه سه بعدی برش‌خورده بدنه، دسته لوله‌ها و درپوش جریان آب چهارپاس برای کاهش سرعت و فرسایش سوراخ‌ها]

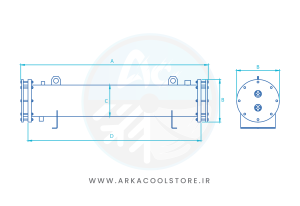

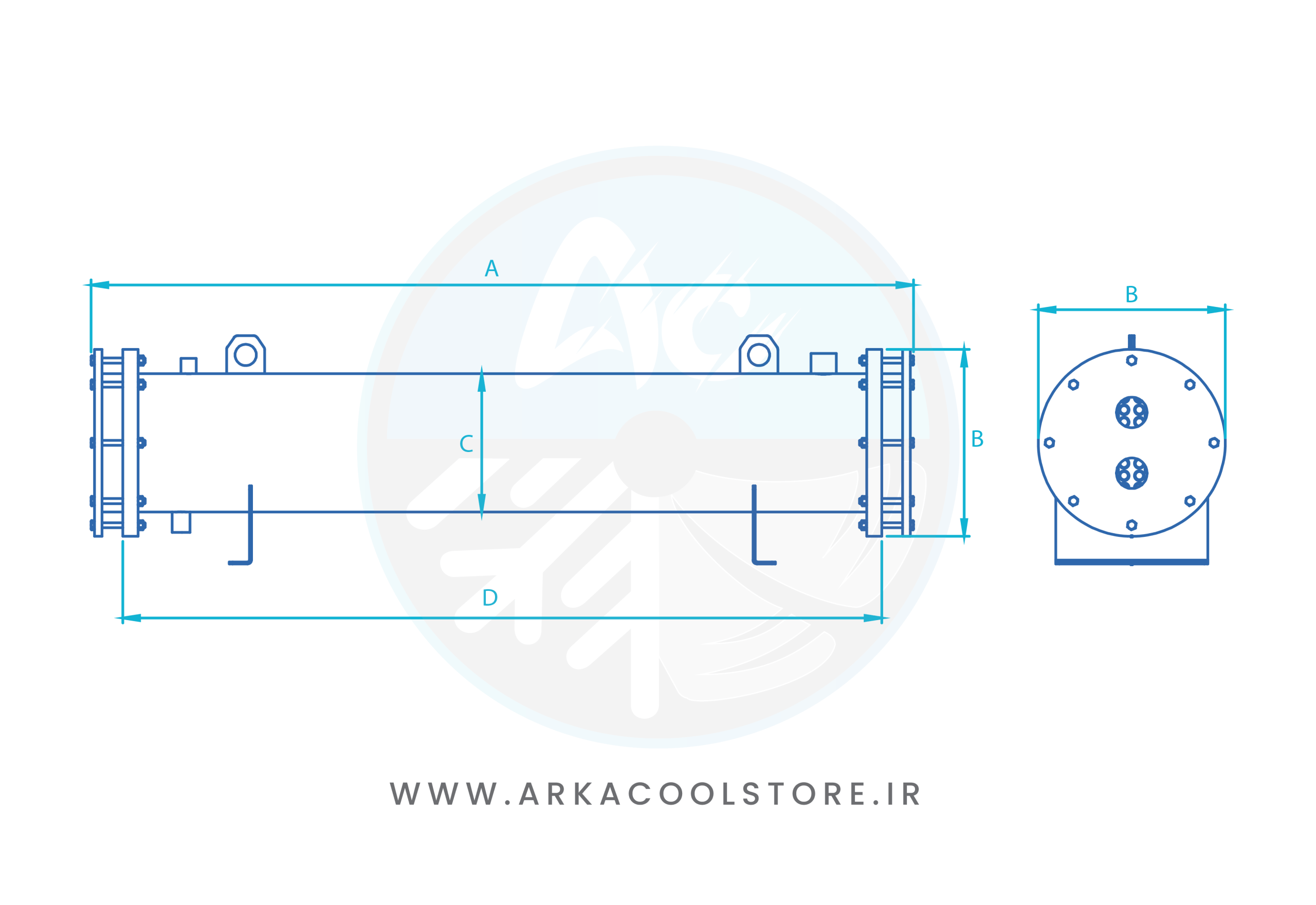

جدول ابعاد هندسی و نصب (ابعاد فیزیکی شاسی کندانسور)
| کد مدل محصول | طول کل (mm) | عرض کل (mm) | طول پوسته (mm) | قطر پوسته (mm) |
| AC.C.W.120.T | 3192 میلی‌متر | 475 میلی‌متر | 2996 میلی‌متر | 336 میلی‌متر |
| AC.C.W.140.T | 3192 میلی‌متر | 530 میلی‌متر | 2996 میلی‌متر | 406 میلی‌متر |
| AC.C.W.160.T | 3192 میلی‌متر | 600 میلی‌متر | 2996 میلی‌متر | 457 میلی‌متر |
مهندسی انتقال حرارت مگاتنی؛ انتخاب اول کارخانجات فولاد و پتروشیمی کشور
برای ظرفیت‌های بزرگ ۱۲۰ تا ۱۶۰ تن تبرید، مبدل‌ها دیگر صرفاً یک کالای کاتالوگی نیستند، بلکه تجهیزات مهندسی‌شده حساسی هستند که باید سال‌ها کارکرد مداوم را تحمل کنند. در سطح بین‌المللی، کمپانی‌های بنام ایتالیایی نظیر اوندا (Onda) و برند جهانی بیتزر (Bitzer) با تصاحب خطوط مجهز آلفا لاوال، قوی‌ترین مبدل‌های صنعتی دنیا را در ظرفیت‌های بالای ۵۰۰ کیلووات (۱۲ مگاوات با سفارشی‌سازی) ارائه می‌دهند.
آرکول با رعایت سخت‌گیرانه‌ترین استانداردهای کلاس صنعتی، این غول‌های برودتی را با گارانتی ۵ ساله بدنه و خدمات اسیدشویی دوره‌ای آسان عرضه می‌کند. بهره‌گیری از پوسته تمام فولادی ضخیم کربن استیل مانیسمان (P265GH) در بدنه و طراحی دسته لوله‌های مسی فین‌دار ضخیم با گام‌های بهینه، مانع از افت فشار بیش از حد مدار آب و در نتیجه مانع از آسیب به پمپ‌های گردش آب موتورخانه می‌شود. کوپلینگ دقیق با ریل‌های نگه‌دارنده بالایی (Fixing Rails) بر روی این مبدل‌ها، اجازه نصب بسیار آسان و بدون لرزش کمپرسورهای دوگانه و تاندم (Tandem Compressor Assembly) را بر روی یک بدنه واحد فراهم می‌کند.
| تن | 120, 140, 160 |
|---|
