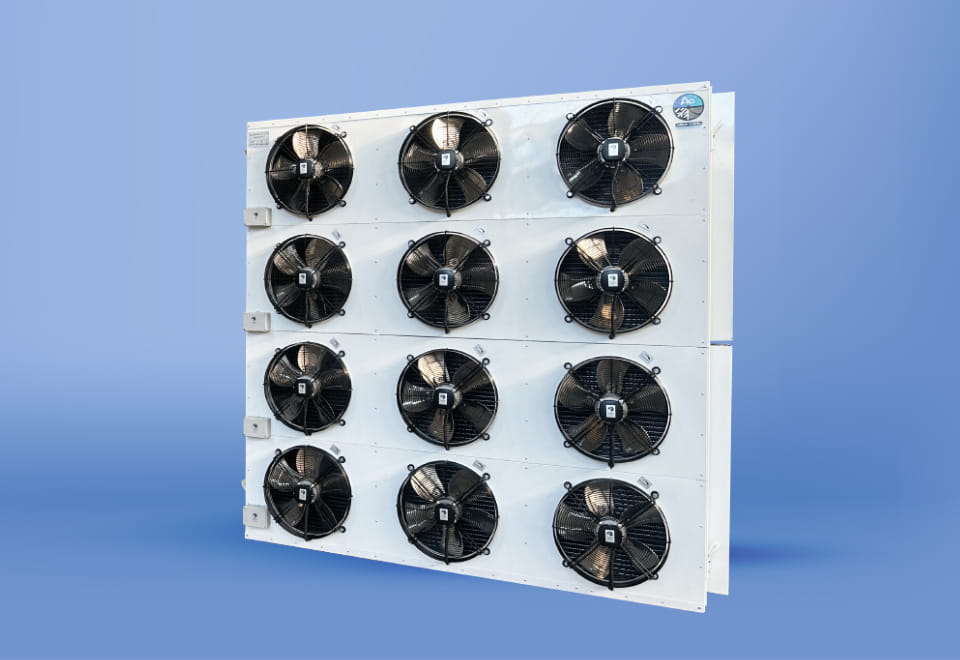

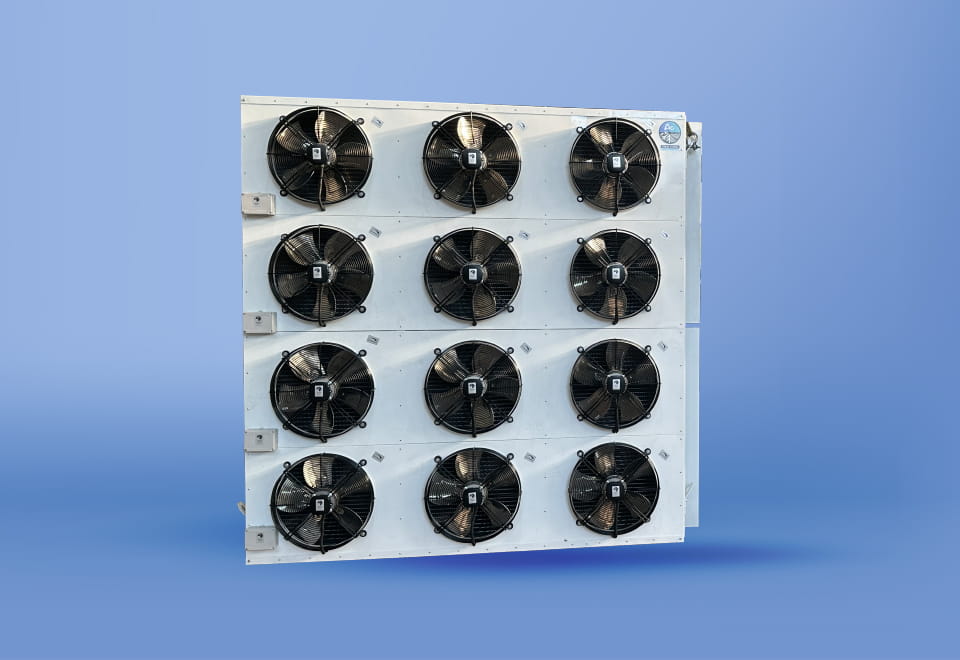

کندانسور ۶۰ اسب بخار با بهره‌گیری از ۱۲ عدد فن محوری (Axial) سایز ۵۰ در ۴ ردیف سه‌تایی، یکی از قدرتمندترین و استانداردترین تجهیزات دفع حرارت در سیستم‌های برودتی صنعتی سنگین است. این دستگاه وظیفه تقطیر گاز مبرد داغ خروجی از کمپرسور و تبدیل آن به مایع پرفشار را با حداکثر راندمان حرارتی و کمترین مصرف انرژی انجام می‌دهد. طراحی عمودی و آرایش متوازن فن‌ها موجب گردش یکنواخت جریان هوا روی سطح کویل شده و افت فشار مبرد را به حداقل می‌رساند.
مشخصات فنی دستگاه در یک نگاه
| مشخصه فنی | جزئیات و استاندارد |
| ظرفیت نامی | ۶۰ اسب بخار (60 HP) |
| تعداد کل فن‌ها | ۱۲ عدد فن آکسیال صنعتی |
| آرایش و چینش فن‌ها | ۴ ردیف ۳ تایی (عمودی/افقی) |
| قطر پروانه فن | ۵۰ سانتی‌متر (500 میلی‌متر) |
| نوع کویل | لوله مسی شیاردار داخلی با فین آلومینیومی موج‌دار |
| جنس بدنه و شاسی | ورق گالوانیزه ضخیم با رنگ پودری الکترواستاتیک کوره ای |
| سازگاری با مبردها | R22, R404A, R134a, R410A, R507 |
| کلاس حفاظتی الکتروموتور | IP54 / IP55 مقاوم در برابر گردوغبار و باران |
ویژگی‌های برجسته و ساختار فنی
-
طراحی کویل با راندمان انتقال حرارت بالا: کویل این کندانسور از لوله‌های مسی با فین‌های آلومینیومی هایپر‌پروفیل تولید شده است. فرایند اکسپند هیدرولیکی لوله‌ها اتصال کامل میان مس و فین را تضمین کرده و بالاترین ضریب انتقال حرارت را ممکن می‌سازد.
-
آرایش ۱۲ فن سایز ۵۰: چیدمان متقارن فن‌ها در ۴ ردیف پوشش هوادهی کامل و یکنواختی را در سراسر سطح کویل ایجاد می‌کند. پروانه‌های دایکست و بالانس شده داینامیکی لرزش و صدای کارکرد را به حداقل می‌رسانند.
-
بدنه مقاوم در برابر شرایط جوی: تمامی قطعات بدنه از ورق‌های فولادی گالوانیزه با پوشش رنگ کوره‌ای ضدخش و ضدخوردگی ساخته شده‌اند که امکان نصب در فضاهای باز، مناطق شرجی و محیط‌های خورنده صنعتی را فراهم می‌کند.
-
جعبه تقسیم و سیم‌کشی مجزا: هر بخش دارای جعبه تقسیم برق (Junction Box) استاندارد و ایزوله بوده که کنترل، عیب‌یابی و سرویس دوره‌ای هر فن را بسیار ساده می‌کند.
کاربردهای اصلی
-
تونل‌های انجماد سریع (IQF): سامانه‌های نیازمند دفع سریع حجم بالای بار برودتی
-
چیلرهای تراکمی صنعتی: چیلرهای آب‌خنک و هواخنک تهویه مطبوع یا خنک‌کاری خطوط تولید کارخانجات
-
صنایع دارویی و شیمیایی: سیستم‌های کنترل دقیق دما و رطوبت در خطوط فرآیندی
نکات نصب و نگهداری
برای دستیابی به حداکثر راندمان کاری، رعایت فاصله استاندارد پشت دستگاه با دیوار (حداقل ۱.۵ برابر عرض کویل) جهت مکش بدون افت هوا الزامی است. شستشوی دوره‌ای فین‌ها با آب کم‌فشار، کنترل جریان مصرفی الکتروموتورها و بررسی تراز بودن شاسی نصب، طول عمر مفید دستگاه را تا چند برابر افزایش می‌دهد.
حملونقل و تحویل کالا
به منظور دریافت کالای خریداری‌شده، مراحل ذکر‌شده ملزم به احراز هستند:
- مطابق با فاکتور و سفارش تولید، حواله خروج از طریق انبار صادر می‌گردد.
- بسته به نوع کالا و استاندارد حملونقل، از وسایل حملونقل متناسب انتخاب خواهد شد که ویژگی‌های زیر را داشته باشند:
- فضای کافی و استاندارد جهت بارگیری
- خودرو با سلامت و توانایی فنی جهت تحویل به مشتریان گرامی
- در نظر گرفتن میزان حساسیت کالا و هماهنگی با خودروی (کشنده یا تریلر) مجهز به سیستم تعلیق بادی یا اصطلاحا (جلو، عقب بالن)
- تحویل بار (سفارش) فقط با دریافت بارنامه معتبر امکان‌پذیر می‌باشد. (از تحویل بار بدون بارنامه، با تماس تلفنی یا تعهد شفاهی معذوریم.)
- در بارنامه صادر شده، فرستنده؛ مجموعه آرکاکول و گیرنده؛ مشتری گرامی با اطلاعات کامل قیدشده و به صورت کامل تحویل گردد.
- بارگیری توسط بخش لجستیک مجموعه صورت خواهد گرفت.
- ساعات بارگیری در روزهای کاری از ساعت 10 الی 12 ظهر و از ساعت 14:30 الی 16:45 صورت می‌گیرد. (از در خواست بارگیری در ساعات غیر یا ایام تعطیل خودداری فرمایید.)
در صورت هماهنگی و ارسال خودرو توسط خریدار، خریدار محترم ملزم به هماهنگی با تیم مهندسی مجموعه جهت تهیه خودروی مناسب برای حمل کالا می‌باشد. (در صورت استاندارد نبودن خودرو، بارگیری صورت نخواهد گرفت.)
در صورت تهیه خودرو از طرف خریدار، راننده می بایست معرفی‌نامه خود را به همراه تاییدیه خریدار به مجموعه تحویل دهد. (در غیر اینصورت حواله و اجازه خروج صادر نمی‌گردد.)
بارگیری کالا در کمال سلامت و استاندارد‌های بارگیری صورت می‌گیرد. بنابراین هرگونه خسارت و آسیب به دستگاه‌ها که ناشی از بی‌دقتی راننده، بدبودن شرایط جاده‌ای، تصادفات و... بر عهده مجموعه نیست.
